Chapter2 计算机的算数运算

要理解计算机如何进行算术运算，首先要明白计算机是个“一根筋”的机器：它只会做加法，且存储空间有限。为了用加法代替减法，并处理正负号，人类设计了一套精妙的编码系统。

1. 整数的存储编码

原码 (Sign-Magnitude)

  • 规则：最高位为符号位（0正1负），其余位表示数值的绝对值。
  • 例子（以 8 位为例）：
  • \(+1 = [0000 0001]\)
  • \(-1 = [1000 0001]\)
  • 缺点：0 有两种表示（\(+0\) 和 \(-0\)），且加减法运算逻辑不统一，硬件设计极其复杂。

反码 (Ones' Complement)

  • 规则：正数与原码相同；负数符号位不变，数值位逐位取反。
  • 例子：
  • \(-1\) 的反码 = \([1111 1110]\)
  • 意义：它是原码转补码的中间状态，目前极少直接用于存储。

补码 (Two's Complement) —— 计算机的核心

  • 规则：正数与原码相同；负数在反码的基础上 +1。
  • 例子：
  • \(-1\): 原码 10000001 \(\to\) 反码 11111110 \(\to\) 补码 11111111
  • 为什么要用补码？
  • 统一加减法：\(A - B\) 可以看作 \(A + (2^n -B) \mod 2^n\)。使用补码运算，符号位直接参与计算，结果依然正确。
  • 消灭了 \(-0\)：\(0\) 只有一种表示 0000 0000。
  • 多出一个数：8位补码可以表示 \(-128\) 到 \(127\)（比原码多表示一个 \(-128\)）。

移码 (Excess/Biased)

  • 规则：在数值上加上一个固定的“偏置常数”（Bias）。通常用于表示浮点数的阶码。
  • 例子：8 位移码偏置 127，则 \(0\) 表示为 0111 1111（即 \(0+127\)）。
  • 好处：保持了数轴的线性顺序，全 0 为最小值，全 1 为最大值，方便硬件直接比较大小。

计算补码

“绝对值按位取反 + 1” 确实是计算补码最通用、最不会出错的方法，它背后的本质正是同余（取模）。

在数学上，按位取反（逻辑非）操作其实是用全 \(1\) 的数减去原数。

对于 \(n\) 位二进制数，全 \(1\) 的数就是 \(2^n - 1\)。

当你把绝对值 \(X\) 按位取反时，你实际上是在计算：

\[\text{反码} = (2^n - 1) - X\]

当你再 \(+1\) 时：

\[\text{补码} = (2^n - 1) - X + 1 = \mathbf{2^n - X}\]

这正是取模的定义！ 在 \(2^n\) 的模系统中，\(-X\) 的等价正数就是 \(2^n - X\)。

比如在时钟（模 12）上，倒拨 3 小时（\(-3\)）和顺拨 9 小时（\(12 - 3 = 9\)）效果是一样的。

Tip

分享一个比“取反加一”更快的眼神观察法，它不需要你真的去做加法。

规则：从右往左看，找到第一个“1”，保持这个“1”和它右边的“0”不变，把这个“1”左边的所有位全部取反。

  • 例子：计算 -8 (8位二进制)
  • 8 的原码：0000 1000
  • 从右往左看，第一个 1 在第四位。
  • 保持右边的 1000 不变。
  • 把左边的 0000 全部取反，变成 1111。
  • 结果：1111 1000（这就是 -8 的补码）。

这个方法其实就是“按位取反 + 1”在逻辑上的合并，非常适合手动草稿。

学过数逻的同学可能知道，数逻里面补码电路就可以这么设计

2. IEEE 754 浮点数表示

如果说补码是为了解决整数的正负问题，IEEE 754 就是为了解决“天文数字”和“微观数字”的存储问题。它类似科学计数法。

一个浮点数被拆分为三部分：

\[V = (-1)^S \times M \times 2^E\]

结构组成（以 32 位单精度 float 为例）：

  1. 符号位 (Sign, 1 bit)：0 代表正，1 代表负。
  2. 阶码 (Exponent, 8 bits)：
  3. 使用移码存储。偏置值（Bias）为 127。
  4. 如果你看到的阶码二进制值是 128，实际指数 \(E = 128 - 127 = 1\)。
  5. 尾数 (Fraction/Mantissa, 23 bits)：
  6. 采用规格化表示，即隐藏开头的“1.”。例如 \(1.011...\) 只存储 \(011...\)。
  7. 这样可以多省出 1 位的精度。

将 \(5.0\) 转换为浮点数

  1. 转二进制：\(5.0 = 101_2\)
  2. 规格化：\(1.01 \times 2^2\)
  3. 确定参数：
  4. 符号 \(S = 0\)
  5. 指数 \(E = 2\)，存储值 = \(2 + 127 = 129\) (1000 0001)
  6. 尾数 \(M = 01\)（后面补 0）
  7. 最终存储：0 | 10000001 | 01000000000000000000000

特殊数值

IEEE 754 还规定了一些特殊情况，方便程序处理错误：

  • 阶码全 0，尾数全 0：表示 \(\pm 0\)。
  • 阶码全 1，尾数全 0：表示 \(\pm \infty\) (无穷大)。
  • 阶码全 1，尾数非 0：表示 NaN (Not a Number，如 \(0 \div 0\) 的结果)。

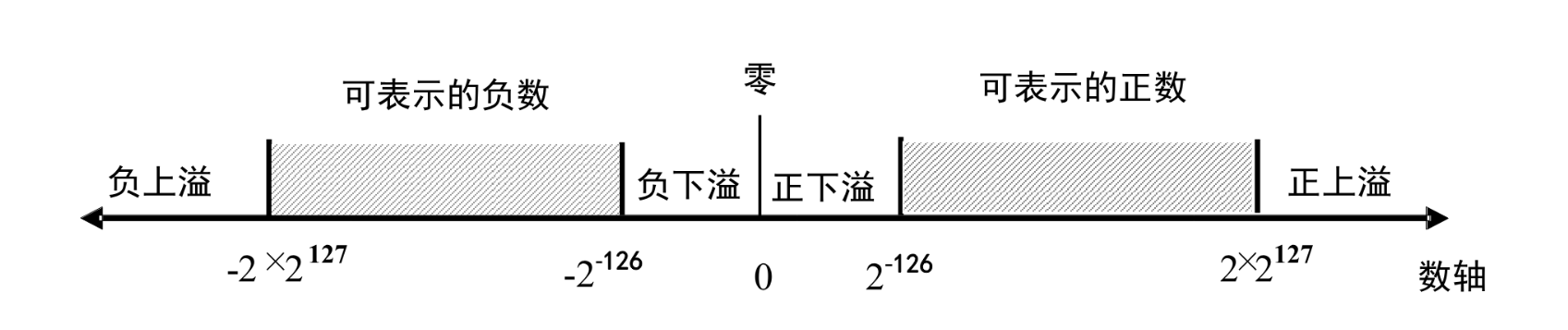

非规格数

在 IEEE 754 标准中，非规格化数（Denormalized numbers / Subnormal numbers） 的引入是为了解决一个致命的问题：渐进式下溢（Gradual Underflow）。

如果没有非规格化数，浮点数在靠近 \(0\) 的时候会突然“跳水”，导致巨大的计算误差。

image-20251230171309306

Tip

为什么需要非规格化数？（填补“零点真空”）

在规格化数（Standard Normalized numbers）的规定下：

  • 尾数前面必须隐含一个 1.。
  • 指数位（阶码）不能全为 \(0\)。

这会导致一个现象：最小的规格化正数是多少？

  • 阶码存储值为 1（即实际指数为 \(1-127 = -126\)）。
  • 尾数全为 \(0\)（隐含 \(1.0\)）。
  • 数值为：\(1.0 \times 2^{-126}\)。

问题来了：在 \(0\) 和 \(1.0 \times 2^{-126}\) 之间，存在一个巨大的“真空地带”。如果两个很小的数相减，结果落在这个区间，硬件只能将其强制转为 \(0\)。这种“突然变成 \(0\)”的情况会引发严重的数学错误。

当阶码（Exponent）全为 0 时，这个数就进入了“非规格化”模式。它的规则发生了两个关键变化：

  1. 隐含位由 1. 变为 0.：尾数不再是 \(1.f...\)，而是 \(0.f...\)。
  2. 指数固定为 \(-126\)（对于单精度）：注意！虽然阶码存储值是 \(0\)，但它的实际指数不是 \(0 - 127 = -127\)，而是强制规定为 \(-126\)。

为什么要强制规定指数为 \(-126\)？

这是为了实现从规格化数到非规格化数的平滑平移。

我们可以对比一下：

  • 最小的规格化数：\(1.000... \times 2^{-126}\)
  • 最大的非规格化数：\(0.111... \times 2^{-126}\)（尾数全为 \(1\)）

你看，它们的指数都是 \(-126\)！

通过这种设计，非规格化数就像是一把“接力棒”，在数值小于 \(1.0 \times 2^{-126}\) 时，通过减小尾数开头的 \(0.\) 后面的有效位，一点点地靠近 \(0\)。

浮点数的完整分类表

现在我们可以总结出 IEEE 754 的全貌了：

阶码 (E) 尾数 (M) 表示含义 数值计算公式
00...0 00...0 真 0 \(\pm 0\)
00...0 非全 0 非规格化数 \((-1)^S \times (0.M) \times 2^{-126}\)
01..01 到 11..10 任意 规格化数 \((-1)^S \times (1.M) \times 2^{E-127}\)
11...1 00...0 无穷大 \(\pm \infty\)
11...1 非全 0 NaN 不是一个数字（无效运算）

Note

代价是什么？

虽然非规格化数在数学上很完美，但在早期计算机硬件中，处理非规格化数的逻辑非常复杂，速度通常比普通浮点运算慢几十甚至上百倍。

因此，在一些对性能要求极高的领域（如 3D 游戏渲染、深度学习），程序员有时会开启一个叫 Flush-to-Zero (FTZ) 的模式，直接把非规格化数当 \(0\) 处理，牺牲一点点精度来换取巨大的速度提升。

总结一下：

  • 规格化数：\(1.xxxxx \times 2^{Exp}\)，用于处理常规数值。
  • 非规格化数：\(0.xxxxx \times 2^{-126}\)，用于在靠近 \(0\) 的极小区间内提供“缓冲”，避免计算结果突然崩塌。

3. IEEE 754 浮点数运算

浮点数的运算比整数复杂得多，因为整数的权值是固定的，而浮点数就像是带了“缩放比例”的数字。在进行加法或乘法时，硬件必须像拆解零件一样，先处理指数，再处理尾数。

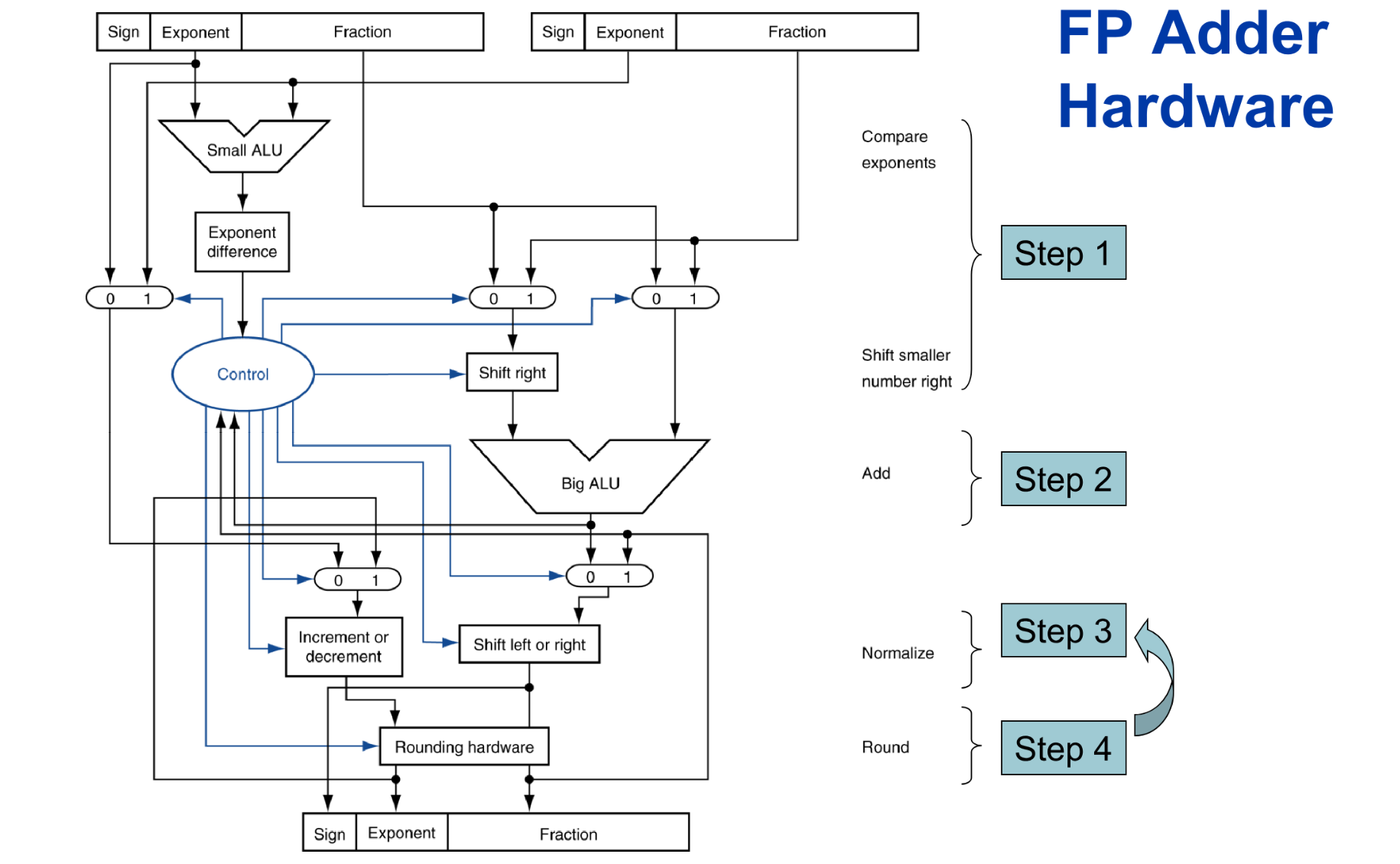

1. 浮点数加法：必须先“对齐”

浮点数加法最麻烦的地方在于：指数不同，尾数不能直接相加。这就像你不能直接把 \(1.2 \times 10^2\) 和 \(3.4 \times 10^3\) 的尾数相加（\(1.2+3.4\)）一样，必须先统一指数。

步骤一：对阶 (Alignment)

  • 原则：小阶向大阶看齐。
  • 原因：右移尾数会导致低位丢失（精度下降），而左移尾数会导致高位溢出，所以只能选择右移。
  • 操作：计算指数差 \(\Delta E = E_1 - E_2\)。将指数较小的数的尾数向右移 \(\Delta E\) 位，指数加 \(\Delta E\)。

步骤二：尾数求和 (Addition)

  • 将对齐后的两个尾数（记得算上隐含的“1”）按整数补码方式相加。

步骤三：规格化 (Normalization)

  • 如果结果不是 \(1.x...\) 的形式，需要调整。
  • 右规：如果求和导致进位（如变成 \(10.x...\)），尾数右移，指数加 1。
  • 左规：如果相减导致高位变 0（如变成 \(0.001...\)），尾数左移，指数相应减小。

步骤四：舍入 (Rounding)

  • 移位过程中掉出去的位，需要根据 IEEE 754 规定的模式（如“向最接近的值舍入”）进行补偿。

步骤五：溢出检测

  • 检查最终指数是否超出了 8 位阶码能表示的范围（上溢到 \(\infty\) 或下溢到 \(0\)）。

image-20251230171949293

2. 浮点数乘法：简单但“宽”

相比加法，乘法反而不需要对阶，因为它遵循指数相加、尾数相乘的逻辑。

步骤一：计算符号位

  • 使用异或运算：\(S_{res} = S_1 \oplus S_2\)（同号得正，异号得负）。

步骤二：指数相加

  • 注意：由于指数是移码存储（带 Bias），直接相加会重复计算偏移量。
  • 公式：\(E_{res} = (E_1 - 127) + (E_2 - 127) + 127 = E_1 + E_2 - 127\)。

步骤三：尾数相乘

  • 两个 24 位（含隐含位）的尾数相乘，得到一个 48 位的积。
  • 这是硬件中最耗资源的部分，通常需要大量的乘法阵列。

步骤四：规格化、舍入与溢出检测

  • 规格化：由于 \(1.x \times 1.y\) 的结果范围在 \([1.0, 4.0)\) 之间，结果最多只需要右规一次（如果积 \(\ge 2.0\)）。
  • 舍入：将 48 位的中间结果截断回 23 位。

3. 为什么乘法有时比加法“快”？

在现代 CPU 中，你可能会发现浮点乘法的延迟并不比加法高多少，甚至在某些架构下吞吐量更高。原因有二：

  1. 无需对阶：乘法省去了“比较指数-循环移位”的繁琐预处理。
  2. FMA 指令 (Fused Multiply-Accumulate)：现代处理器通常支持 \(A \times B + C\) 一次性完成，只进行一次舍入。这不仅提高了速度，还减少了精度损失。

4. 舍入模式控制

在 IEEE 754 标准中，舍入（Rounding）是连接“无限精度的数学运算”与“有限位数的计算机存储”之间的桥梁。当浮点运算产生的结果位数（如乘法产生的 48 位尾数）超过了寄存器能定义的位数（如 23 位）时，就必须进行舍入。

IEEE 754 定义了五种主要的舍入模式，分为常用模式和定向模式两类。

常用模式（最近舍入）

这是大多数编程语言（如 C, Python, Java）默认采用的模式。

① 就近舍入，向偶数舍入 (Round to Nearest, Ties to Even)

这是 IEEE 754 的默认模式，也常被称为“银行家舍入”。

  • 规则：舍入到最接近的数值。
  • 关键点（Ties）：如果结果正好处于两个数值的正中间（例如想保留整数，结果是 1.5 或 2.5）：
  • 向偶数方向舍入。
  • 1.5 \(\rightarrow\) 2
  • 2.5 \(\rightarrow\) 2
  • 为什么要这么做？ 如果一律“四舍五入”（0.5 总是向上），在处理海量数据加法时，结果会产生明显的正向偏差（统计漂移）。向偶数舍入使 0.5 有一半概率向上，一半概率向下，从而抵消误差。

② 就近舍入，向远离 0 舍入 (Round to Nearest, Ties to Away from Zero)

  • 规则：舍入到最接近的数值。
  • 关键点：如果正好在中间，选择绝对值更大的那个（即传统的“四舍五入”）。
  • 1.5 \(\rightarrow\) 2
  • -1.5 \(\rightarrow\) -2

定向模式 (Directed Rounding)

这些模式通常用于区间算术（Interval Arithmetic），通过确定结果的上界和下界来控制计算误差。

③ 向零舍入 (Round toward Zero / Truncate)

  • 规则：直接截断多余的位数，不看大小。
  • 效果：正数向下变小，负数向上变大（绝对值都在变小）。
  • 1.9 \(\rightarrow\) 1
  • -1.9 \(\rightarrow\) -1

④ 向正无穷舍入 (Round toward \(+\infty\) / Ceiling)

  • 规则：结果向数轴右侧靠拢。
  • 效果：
  • 1.1 \(\rightarrow\) 2
  • -1.9 \(\rightarrow\) -1

⑤ 向负无穷舍入 (Round toward \(-\infty\) / Floor)

  • 规则：结果向数轴左侧靠拢。
  • 效果：
  • 1.9 \(\rightarrow\) 1
  • -1.1 \(\rightarrow\) -2

舍入过程中的三个关键位

为了实现精准的舍入，硬件在运算时会额外保留 3 位信息，被称为 GRS 位：

  1. G (Guard bit)：保护位，紧跟在有效数位之后。
  2. R (Round bit)：舍入位，在 G 之后。
  3. S (Sticky bit)：粘滞位。只要 R 之后有任何一位是 1，S 就被置为 1。

这三位的作用：

它们帮助硬件判断中间结果是“刚好 0.5”、“小于 0.5”还是“大于 0.5”。

  • 如果 \(GRS = 100\)：说明恰好在中间（Ties）。
  • 如果 \(GRS > 100\)：说明大于中间值，应进位。
  • 如果 \(GRS < 100\)：说明小于中间值，应舍弃。

4. ALU 原理 加法器部分

要理解 ALU（算术逻辑单元）的工作原理，加法器是绝对的核心。计算机中的所有算术（减、乘、除）最终都会转化为加法运算。

我们从最基本的“零件”开始，逐步构建到高性能的架构。

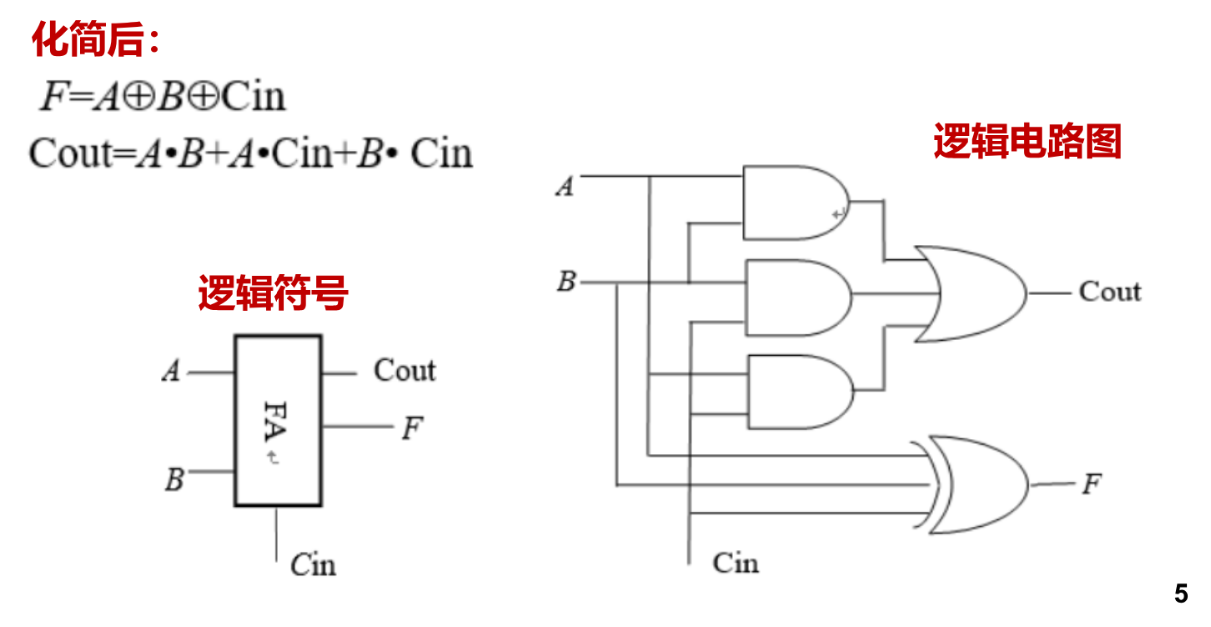

全加器 (Full Adder, FA)

全加器是构建加法器的最小逻辑单位。

与半加器（只加两个位）不同，全加器能处理“低位传过来的进位”。

  • 输入：\(A\)（操作数1）、\(B\)（操作数2）、\(C_{in}\)（低位进位）。
  • 输出：\(S\)（和 Sum）、\(C_{out}\)（向高位进位）。
  • 逻辑关系：
  • \(S = A \oplus B \oplus C_{in}\)
  • \(C_{out} = (A \cdot B) + (C_{in} \cdot (A \oplus B)) = A \cdot B + A \cdot C_{in} + C_{in} \cdot B\)

image-20251230235514078

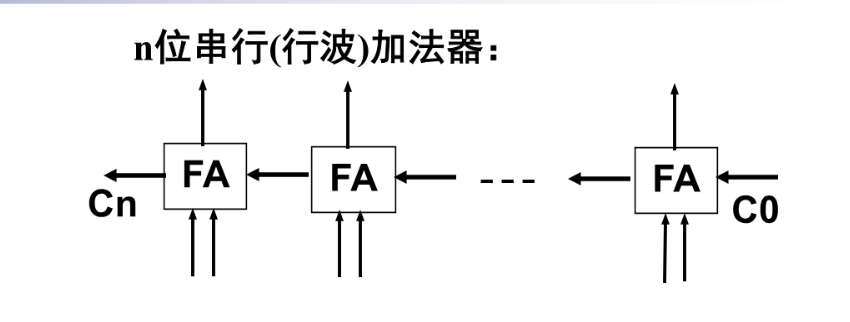

串行进位加法器 (Ripple Carry Adder, RCA)

如果你想做一个 4 位或 32 位的加法，最简单的方法就是把全加器“排成一排”。

  • 原理：将前一个全加器的 \(C_{out}\) 连接到下一个全加器的 \(C_{in}\)。
  • 缺点：延迟 (Latency)。
  • 就像多米诺骨牌，第 32 位的计算必须等待第 31 位产生进位，第 31 位又要等第 30 位……
  • 关键瓶颈：进位链（Carry Chain）太长，电路速度非常慢。

image-20251230235526775

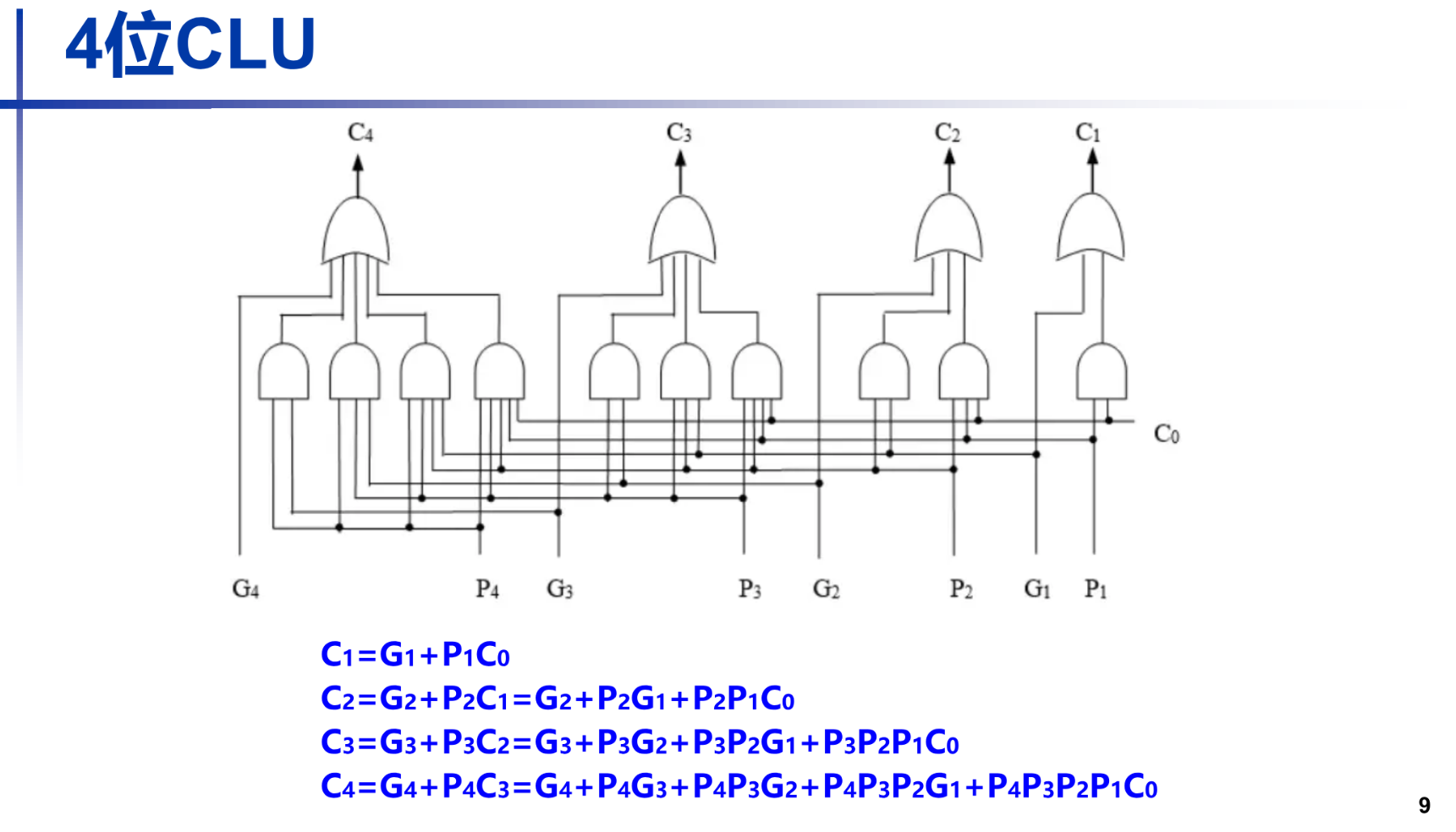

CLU (Carry Look-ahead Unit)

CLU（进位产生单元） 是先行进位加法器中的核心硬件模块。

  • CLU 的作用：它专门接收每一位的 \(G_i\) 和 \(P_i\)，然后瞬间输出所有的进位 \(C_i\) 给加法器。

  • 多级 CLA：

在 64 位 CPU 中，如果直接展开 \(C_{64}\) 的逻辑式，电路会复杂到无法实现。因此，工程师通常采用分层设计：

  • 每 4 位组成一个小 CLA。
  • 然后再用一个“组间 CLU”去预测这 4 位组与组之间的进位。

image-20251231001759875

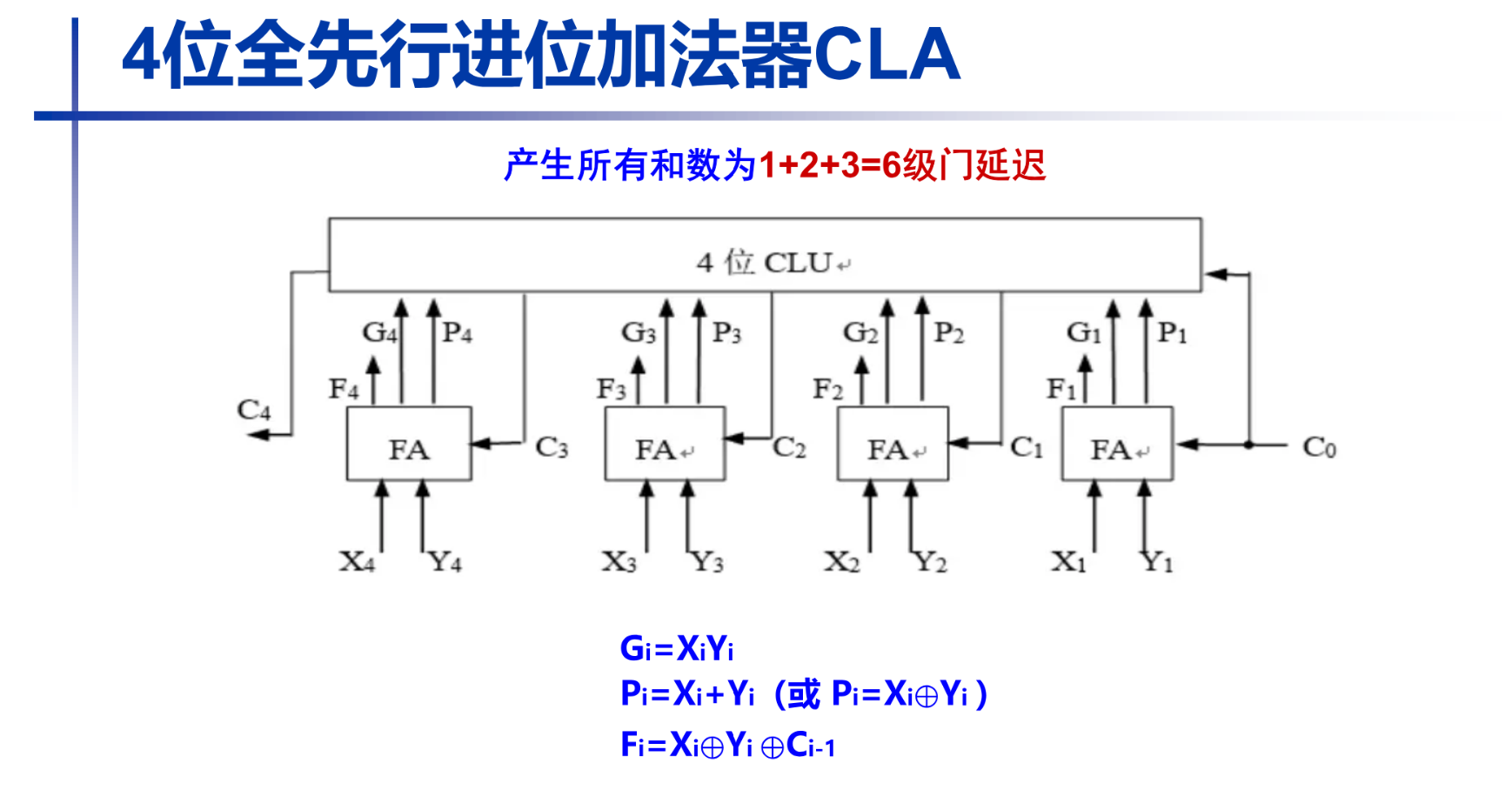

先行进位加法器 (Carry Look-ahead Adder, CLA)

为了解决 RCA 的延迟问题，科学家提出了“先行进位”的思想：能不能不等低位算出来，直接通过逻辑电路预测出进位？

它引入了两个关键概念：

  1. 生成信号 (Generate, \(G\))：\(G = A \cdot B\)。如果 \(A, B\) 都是 1，那么无论低位进位是什么，本位一定会产生进位。
  2. 传递信号 (Propagate, \(P\))：\(P = A \oplus B\)。如果 \(A, B\) 中有一个是 1，那么低位的进位会通过本位传递到更高位。

通过这两个信号，我们不需要等待实际的加法完成，就可以列出进位的布尔表达式：

  • \(C_1 = G_0 + P_0 \cdot C_0\)
  • \(C_2 = G_1 + P_1 \cdot G_0 + P_1 \cdot P_0 \cdot C_0\)
  • ...（以此类推，\(C_{31}\) 也可以直接用 \(A, B\) 的初值算出）

image-20251231001817342

为什么是六级门延迟？

第一阶段：产生 \(P_i\) 和 \(G_i\)（1级延迟）

  • 逻辑：从输入 \(X_i, Y_i\) 到产生 \(P_i\) 和 \(G_i\)。
  • 门电路：
  • \(G_i = X_i \cdot Y_i\)（与门）
  • \(P_i = X_i \oplus Y_i\)（异或门）
  • 耗时：这两个信号是并行的，所以计为 1 级门延迟。

第二阶段：CLU 产生进位 \(C_i\)（2级延迟）

这是 CLU 内部最精妙的地方。虽然公式很长（如 \(C_4 = G_3 + P_3G_2 + \dots\)），但如果用与或式（AND-OR）实现，它只需要两层：

  1. 与门层：计算像 \(P_3G_2\) 这种组合项（第 2 级）。

  2. 或门层：将所有项加（OR）在一起，输出 \(C_i\)（第 3 级）。

  3. 耗时：无论 \(C_1\) 还是 \(C_4\)，在 CLU 内部都是经过这两级门后同时产生的。

第三阶段：产生最终的和 \(F_i\)（3级延迟）

  • 逻辑：\(F_i = X_i \oplus Y_i \oplus C_{i-1}\)。
  • 注意点：图中公式写的是 \(X_i \oplus Y_i \oplus C_{i-1}\)。实际上，\(X_i \oplus Y_i\) 就是第一阶段算出来的 \(P_i\)。
  • 门电路：
  • \(F_i = P_i \oplus C_{i-1}\)。
  • 在标准的逻辑实现中，一个异或门（XOR）通常被视为 3 级门延迟（因为它由多个与/非/或门组成）。
  • 注：有些教材将异或门简记为 1 级，但严谨的考研或硬件教材通常将其拆解。按照“6级”的说法，这里计算 \(F_i\) 的异或操作被计为了 3 级门延迟。

处理Overflow

核心判断逻辑：异或法

在硬件电路中，判断溢出最经典、最高效的方法是观察最高位的进位情况。

我们需要关注两个进位信号：

  • \(C_n\)：最高位产生的进位（即传给外部的 Carry-out）。
  • \(C_{n-1}\)：次高位传给最高位的进位。

溢出判断公式：

\[Overflow = C_n \oplus C_{n-1}\]
  • 没有溢出：如果 \(C_n\) 和 \(C_{n-1}\) 相同（同为 0 或同为 1），则没有溢出。
  • 发生溢出：如果 \(C_n\) 和 \(C_{n-1}\) 不同，说明发生了溢出。

为什么这个逻辑是正确的？

我们可以通过正负号的变化来直观理解：

  • 正 + 正 = 负（溢出）：

两个正数相加，最高位（符号位）原本都是 0。如果次高位有进位（\(C_{n-1}=1\)）进来，符号位变成了 1（结果变负），此时最高位本身不会产生进位（\(C_n=0\)）。\(0 \oplus 1 = 1\)，判定溢出。

  • 负 + 负 = 正（溢出）：

两个负数相加，符号位原本都是 1。如果次高位没有进位（\(C_{n-1}=0\)）进来，符号位相加 \(1+1=0\)（结果变正），此时最高位产生了一个进位（\(C_n=1\)）。\(1 \oplus 0 = 1\)，判定溢出。

  • 一正一负相加：

绝对不可能发生溢出，因为结果的绝对值一定比原先的数小。此时硬件产生的 \(C_n\) 和 \(C_{n-1}\) 总是相等的。

5. ALU原理 乘法器部分

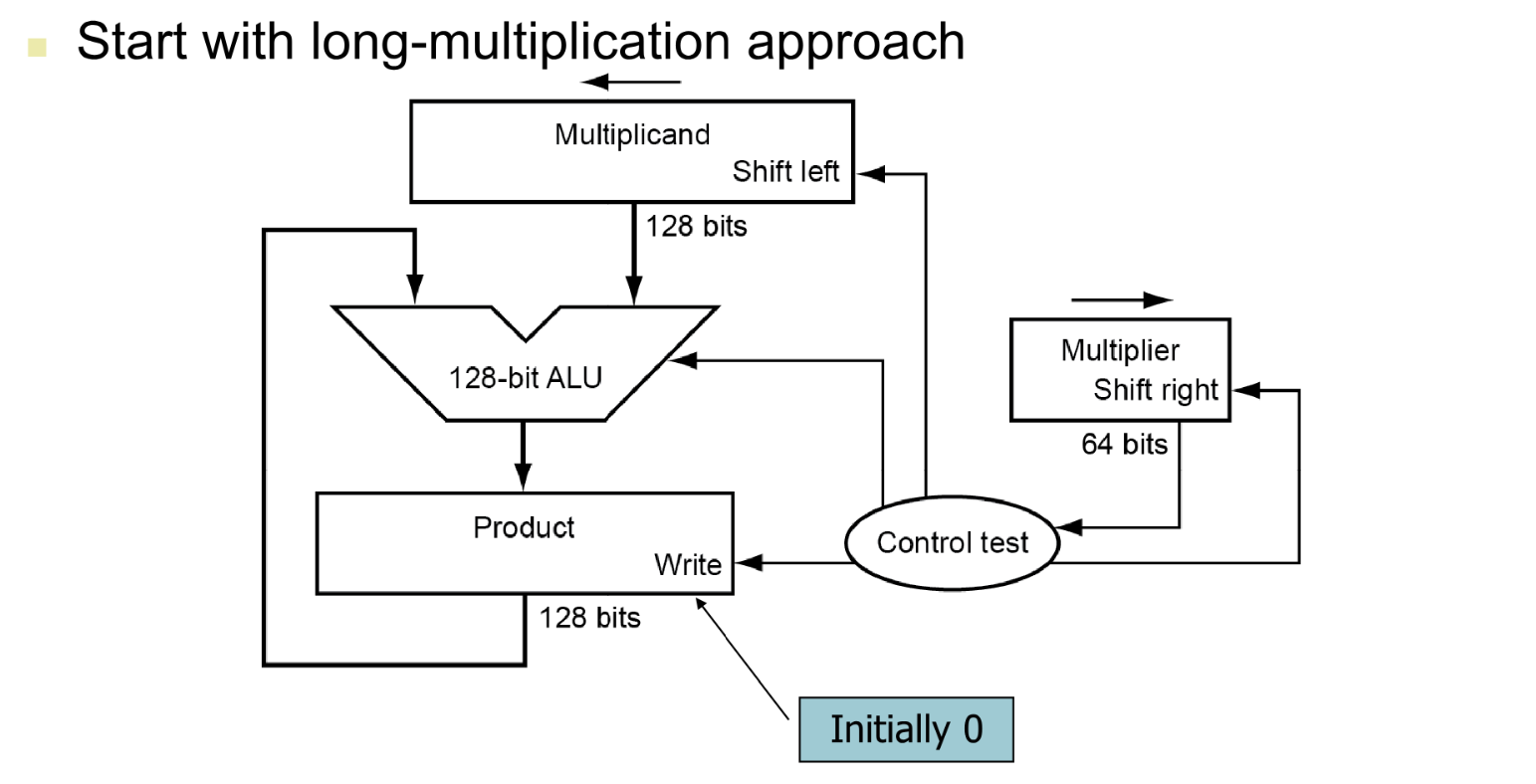

基础乘法器

在硬件图中，有三个关键的存储单元：

  • Multiplier (乘数寄存器)：初始存放乘数（例如 64 位）。每一轮循环，我们会观察它的最低位（Multiplier0）。
  • Multiplicand (被乘数寄存器)：初始存放被乘数。为了防止移位时溢出，这个寄存器的宽度通常是双倍的（例如 128 位）。
  • Product (乘积寄存器)：初始值为 0。它就像一块黑板，用来累加每一轮产生的中间结果。

image-20251231003546638

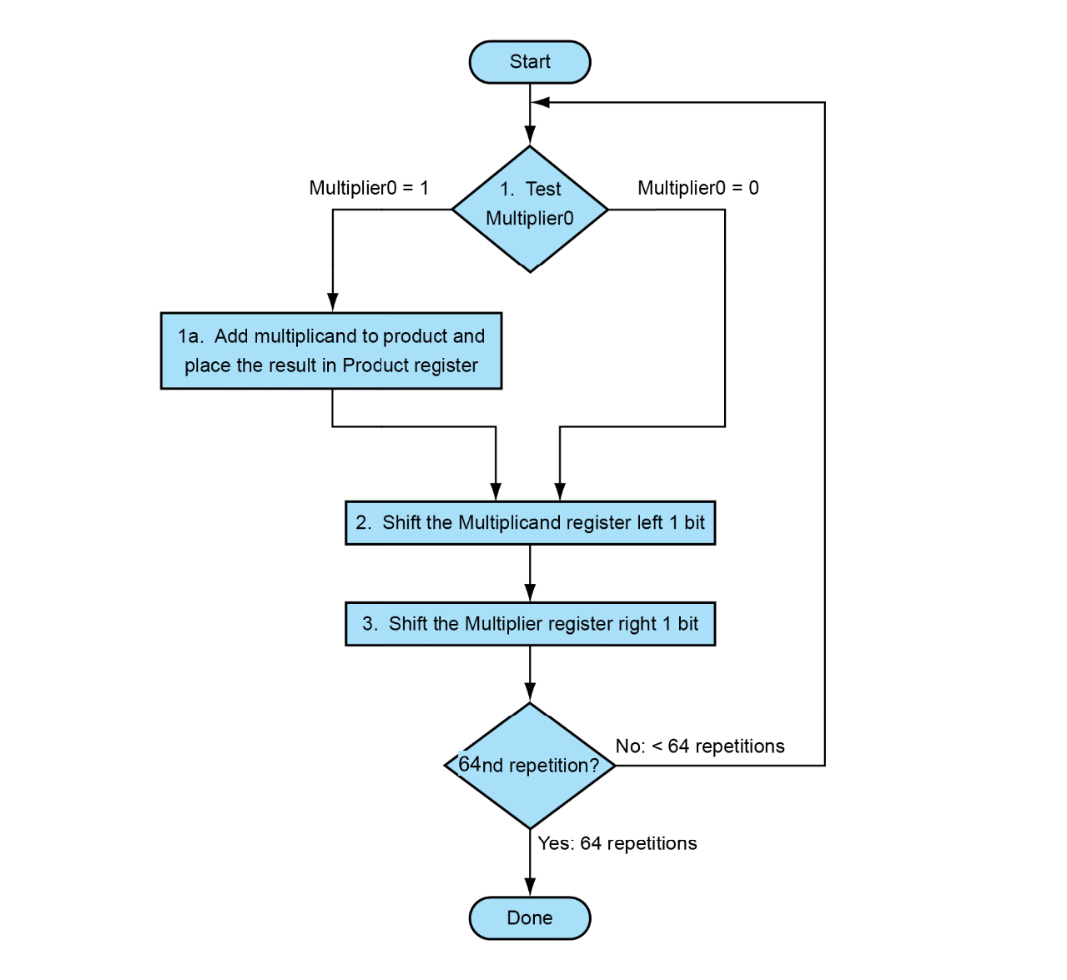

工作流程

每一轮乘法运算包含三个核心步骤：

第一步：测试与加法 (Test & Add)

  • 动作：检查乘数的最低位 Multiplier0。
  • 逻辑：
  • 如果 Multiplier0 == 1：说明这一位对应一个“有效”的被乘数，硬件将 Multiplicand 与当前 Product 的值相加，并写回 Product。
  • 如果 Multiplier0 == 0：说明这一位对应的是 0，不进行加法操作（直接跳过）。

第二步：被乘数左移 (Shift Multiplicand Left)

  • 动作：将 Multiplicand 寄存器向左移动 1 位。
  • 目的：这模拟了我们在纸上算乘法时，第二行要比第一行向左缩进一位的操作。每左移一次，相当于将该数乘以 2。

第三步：乘数右移 (Shift Multiplier Right)

  • 动作：将 Multiplier 寄存器向右移动 1 位。
  • 目的：为了在下一轮循环中，让原来的“次低位”变成新的“最低位”，以便再次进行 Multiplier0 的测试。

image-20251231003600661

循环停止条件

  • 重复次数：对于 64 位的乘法，这个循环需要精确执行 64 次。
  • 结果：当 64 轮结束，Multiplier 中的所有位都被测试完毕，Product 寄存器中存放的就是最终的 128 位乘积。

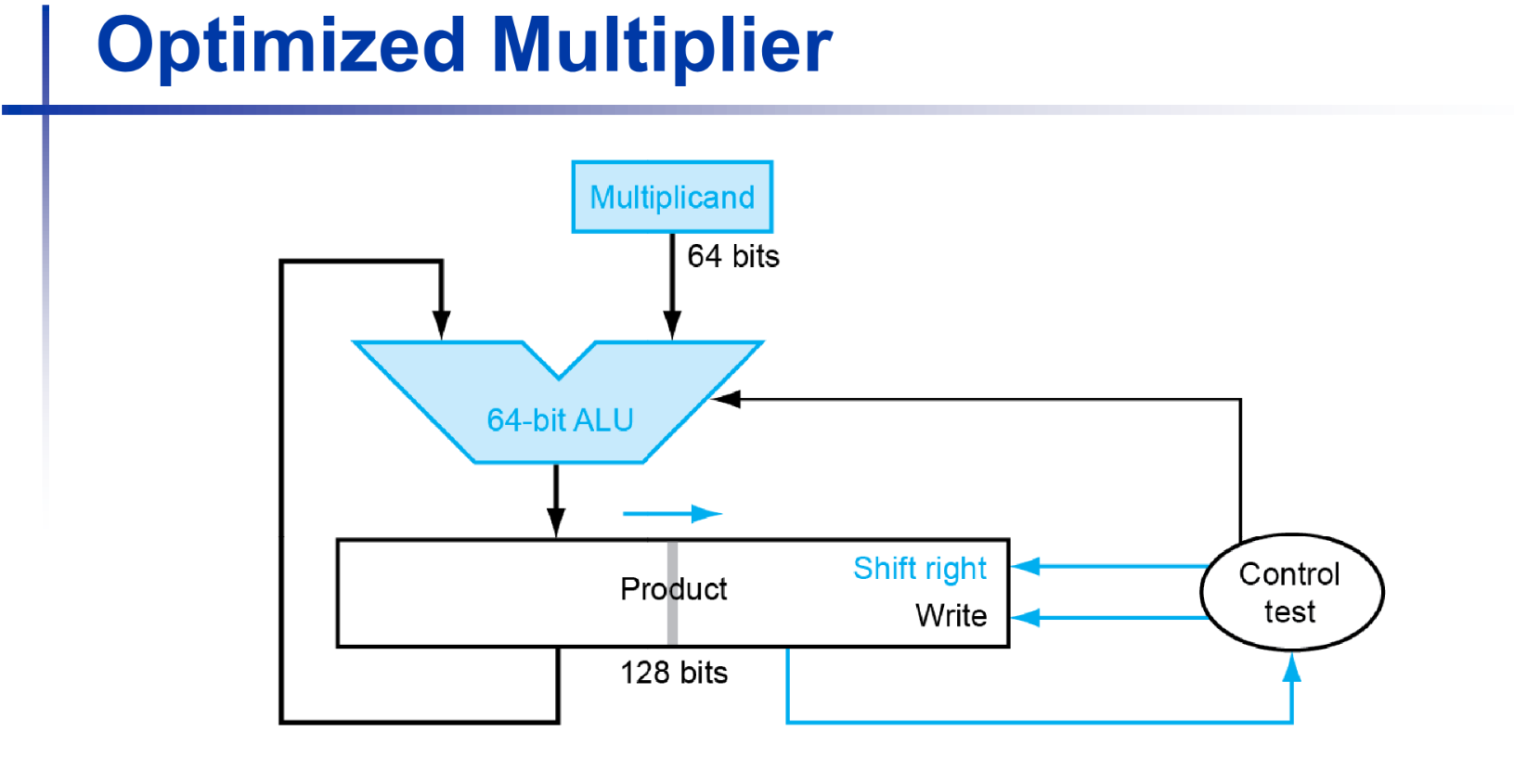

优化版乘法器

核心改进：寄存器的合并与共用

在优化后的架构中，最巧妙的设计是将 乘积寄存器（P） 和 乘数寄存器（Y） 拼接成了一个统一的 128 位移位寄存器。

  • 初始状态：
  • 高 64 位（P）：初始化为 0，用于存放部分积（Partial Product）。
  • 低 64 位（Y）：存入初始的乘数。
  • 这种设计的逻辑： 随着乘法循环的进行，乘数由于不断“右移”而失效的位，正好腾出了空间来存放乘积不断增长的低位。

image-20251231005226448

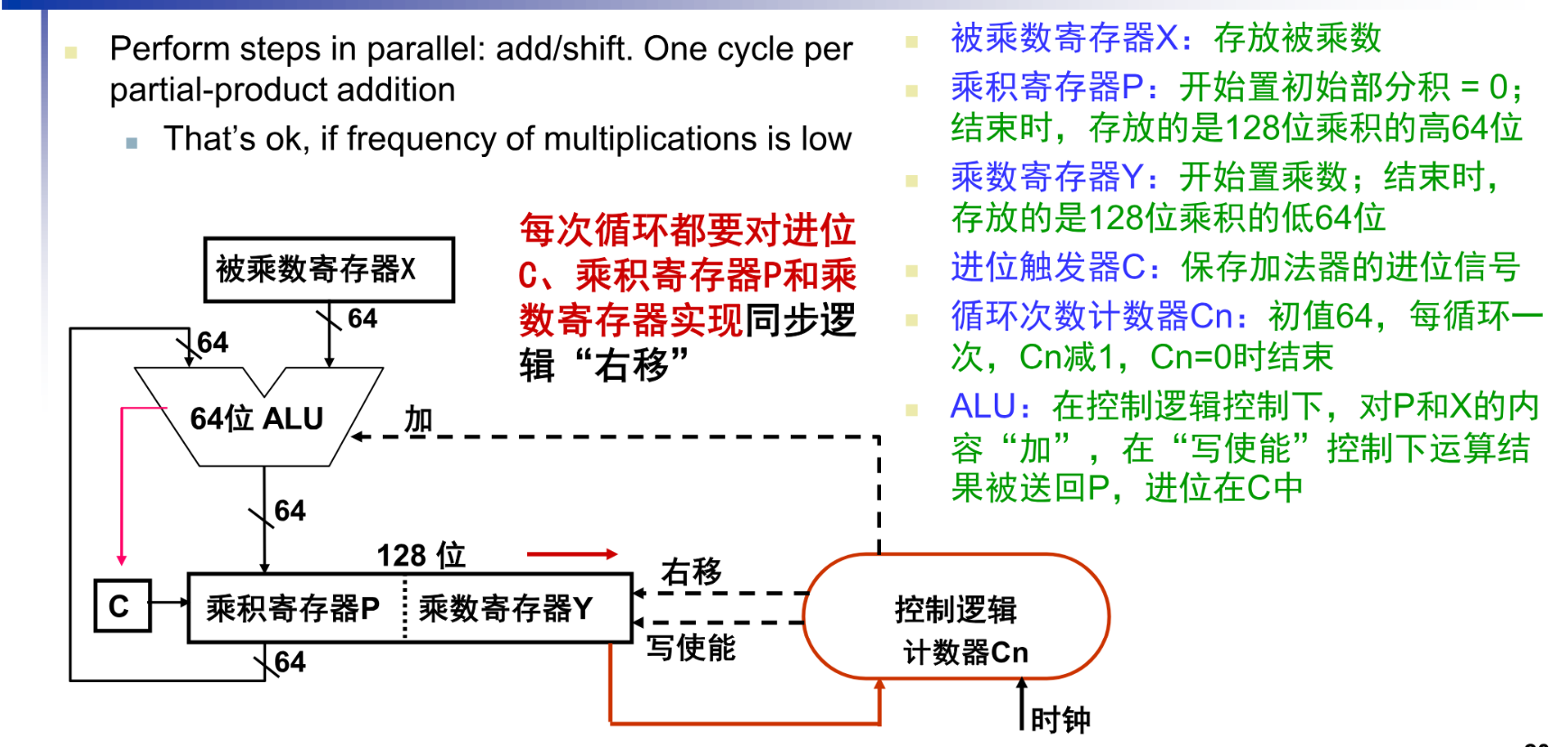

工作原理与流程

第一步：检查最低位

控制逻辑测试 乘数寄存器 Y 的最低位。

第二步：条件加法（并行操作）

  • 如果最低位为 1，则将被乘数寄存器 X 的内容与 乘积寄存器 P（高 64 位） 相加。
  • 相加产生的进位信号保存在进位触发器 C 中。

第三步：同步右移（核心提速步）

每一轮循环不再分多次移位，而是实现 C、P、Y 三者的同步右移：

  • C 移入 P 的最高位：保证加法进位不丢失。
  • P 的最低位移入 Y 的最高位：部分积向下传递。
  • Y 的最低位移出：丢弃已经处理过的乘数位。

image-20251231005304401

6. ALU 原理 除法器部分

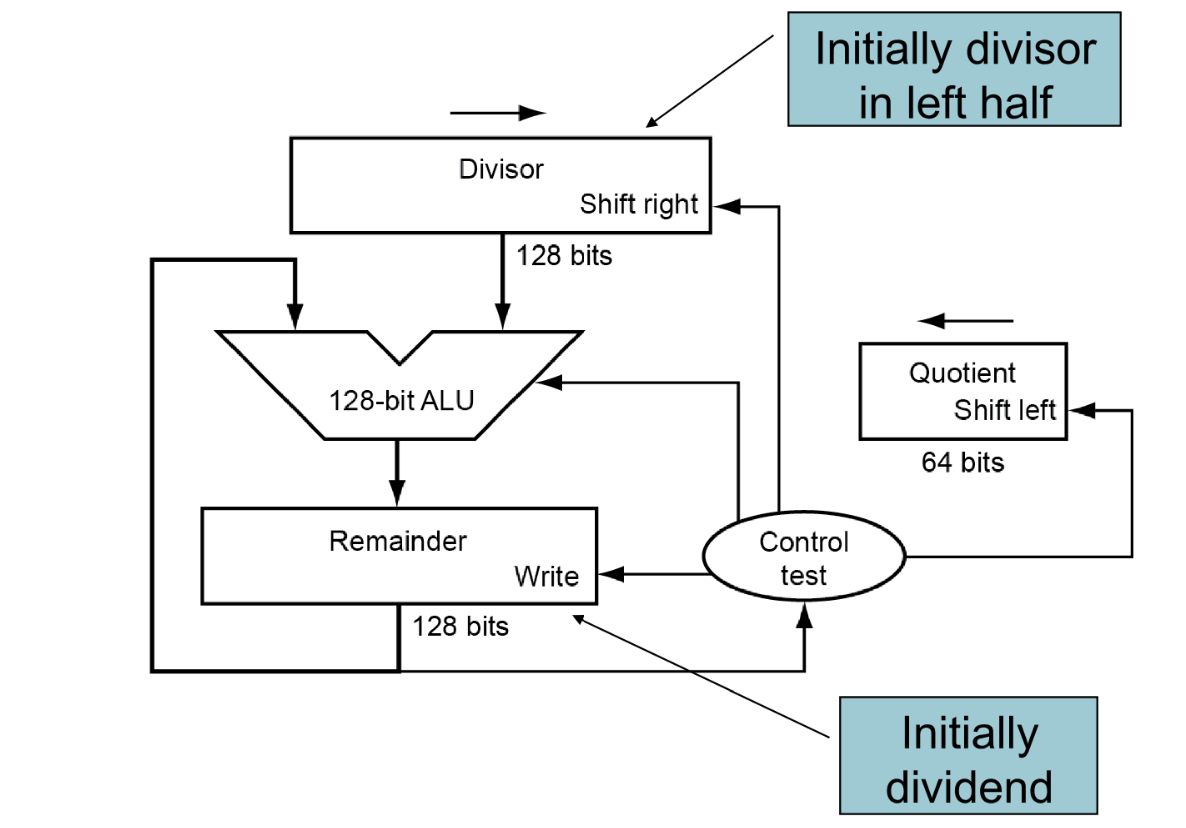

恢复余数除法（Restoring Division）

这个除法器的工作原理模拟了我们手动进行长除法（Long Division）的过程。它通过一系列的“减法”和“移位”操作，来确定商（Quotient）的每一位以及最终的余数（Remainder）。

核心寄存器的初始状态

在除法开始前，硬件会自动进行以下初始化：

  • Divisor (除数寄存器)：初始时，64位的除数放在这个128位寄存器的左半部分。
  • Remainder (余数寄存器)：初始值直接存入被除数。
  • Quotient (商寄存器)：全部清零。

image-20251231132348156

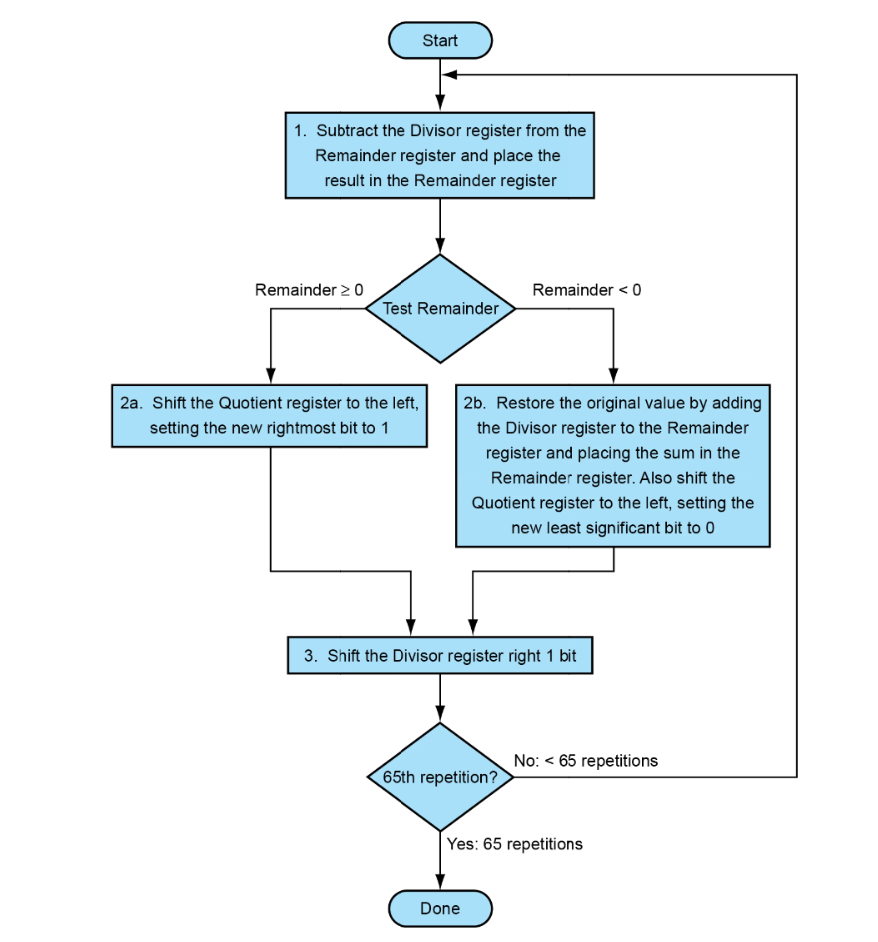

详细工作流程（循环体）

除法运算是一个不断“试减”的过程，每一轮循环包含以下三个关键步骤：

第一步：试减 (Subtract)

  • 从 Remainder（当前余数/被除数）中减去 Divisor（除数），并将结果写回 Remainder。
  • 目的：测试当前的余数是否“够减”一个除数。

第二步：测试与商位确定 (Test Remainder)

硬件会检查减法后的 Remainder 符号：

  • 如果 Remainder \(\ge\) 0（够减）：
  • 上商 1：将 Quotient 寄存器左移 1 位，最低位补 1。
  • 如果 Remainder \(<\) 0（不够减）：
  • 上商 0：将 Quotient 寄存器左移 1 位，最低位补 0。
  • 恢复余数 (Restore)：将被减掉的 Divisor 加回到 Remainder 中，使其恢复到减法之前的状态。

第三步：除数右移 (Shift Divisor Right)

  • 将 Divisor 寄存器向右移动 1 位。
  • 目的：这相当于在长除法中，把除数往后挪一位，准备在下一轮对比被除数的更低位。

循环与结束

  • 重复次数：对于64位除法，这个过程通常需要执行 65次 循环（多出的一次是为了处理对齐和最终余数的修正）。
  • 最终结果：
  • Quotient 寄存器中存放的就是计算出的商。
  • Remainder 寄存器中存放的就是计算出的余数。

image-20251231132403499

Note

  • 为什么叫“恢复余数”？ 因为这种算法比较“鲁棒”，它先假设能减去，如果减完发现不够（结果变负），就必须通过加法把余数还原。
  • 有符号除法：上述逻辑是针对无符号数的。如果是有符号除法，通常的做法是先取操作数的绝对值进行运算，最后根据“同号得正，异号得负”的原则调整商的符号，并使余数的符号与被除数一致。
  • 0除检查：在硬件开始工作前，必须先检查除数是否为0，如果是0，硬件会直接报错（Divide by zero error）。

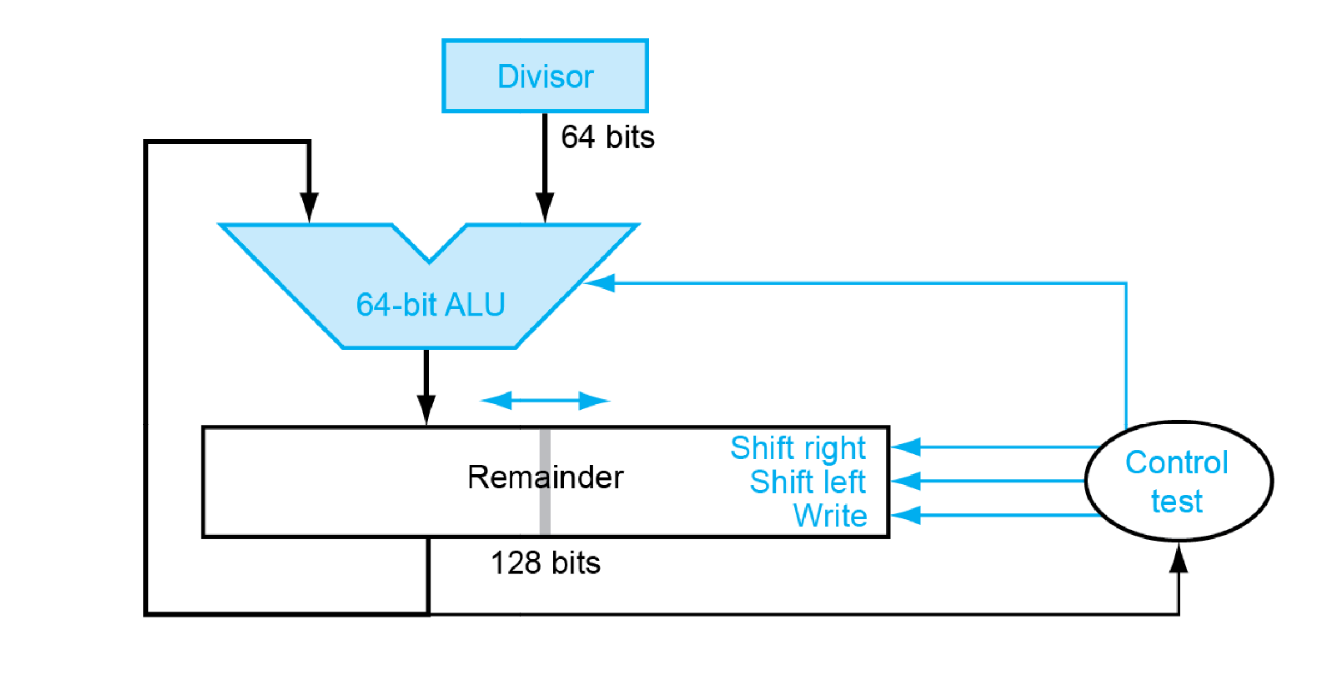

优化版除法器

image-20251231132444513

这个优化后的除法器（Optimized Divider）与优化乘法器的思路非常相似，其核心目标是减少寄存器的浪费并缩小 ALU 的位宽。通过将“余数”和“商”合并存储，硬件资源得到了极大的简化。

以下是该优化除法器的具体工作机制：

寄存器结构的优化

在基础版除法器中，我们需要 128 位的余数寄存器和 128 位的除数寄存器。优化版将其改造为：

  • 除数寄存器 Y：仅需 64 位，存放固定不变的除数。
  • 余数/商合并寄存器 (R+Q)：这是一个 128 位 的移位寄存器。
  • 高 64 位 (R)：初始存放被除数的高位，运算结束时存放最终的余数。
  • 低 64 位 (Q)：初始存放被除数的低位，随着运算进行，商位从右侧逐位移入，结束时存放 64 位商。

工作原理：左移与试减

优化后的除法器采用的是左移逻辑（与优化乘法器的右移相反），每一步都在模拟手工长除法“向后借位”的过程：

  1. 同步左移：寄存器 R 和 Q 同时向左移动一位。这时，Q 的最高位移入 R 的最低位，而 Q 的最低位空出了一个位置。
  2. 试减运算：ALU 将 R (高 64 位) 减去 Y (除数)。
  3. 上商决策：控制逻辑根据减法的结果决定商的值：
  4. 如果结果 \(\ge 0\) (减成功)：说明够减，将结果写回 R，并在 Q 的空出的最低位上商 1。
  5. 如果结果 \(< 0\) (减失败)：说明不够减，不写回结果（或执行“加法”以恢复余数），并在 Q 的最低位上商 0。

为什么它更高效？

  • ALU 减小：从 128 位精简到了 64 位，因为每一步只需要对当前“部分余数”进行计算。
  • 资源合并：被除数、余数和商共用一个 128 位空间。随着被除数被逐渐处理（移出），腾出的空间刚好用来存放新生成的商位。

有符号除法

有符号除法比无符号除法复杂，因为硬件不仅要计算数值，还要严格遵循数学上关于符号的规定。

在计算机组成原理中，有符号除法通常遵循以下核心原则和处理流程：

1. 符号的基本准则

根据数学定义和 IEEE 754 等标准，有符号除法的运算结果需满足：

  • 商的符号：遵循“同号得正，异号得负”的原则。
  • 即：\(Sign(商) = Sign(被除数) \oplus Sign(除数)\)。
  • 余数的符号：在大多数现代计算机架构（包括 RISC-V 和 x86）中，余数的符号必须与被除数保持一致。
  • 例如：\(-7 \div 2 = -3 \dots -1\)（余数 \(-1\) 与被除数 \(-7\) 同号）。
  • 例如：\(7 \div -2 = -3 \dots 1\)（余数 \(1\) 与被除数 \(7\) 同号）。

2. 有符号除法的处理步骤

由于直接对补码进行除法逻辑（试减、移位）非常复杂，硬件通常采用“取绝对值运算”的策略：

  1. 预处理（取绝对值）：
  2. 检查被除数和除数的符号位。
  3. 如果是负数，通过求补操作（取反加1）将其转换为正数（绝对值）。
  4. 记录原始符号，用于后续判断。
  5. 核心运算（无符号除法）：
  6. 使用你之前看到的优化除法器逻辑（左移、减法、试商）对绝对值进行运算。
  7. 得到无符号的商和余数。
  8. 后处理（符号还原）：
  9. 商的还原：如果被除数与除数异号，将商的结果取反加 1（转回负数补码）。
  10. 余数的还原：如果原始被除数是负数，则将余数的结果取反加 1。

评论
