Chapter 3 RISC-V

这一章主要是讲riscv汇编的内容，汇编做的事情很简单，从Memory读入数据到寄存器，在内部进行计算，写回Memory，因此我们需要以下知识：

内存是什么
寄存器是什么
读写指令有哪些
计算指令有哪些
指令的每一位是怎么控制cpu的
怎么写汇编语言
怎么把高级语言转换为机器看得懂的指令

0 基础知识

1. 内存寻址基础

在 RISC-V 中，内存就像一排排整齐的储物柜，每个柜子都有一个唯一的地址。

最小单位： 每个地址对应 1 字节 (8 bits)。
字长 (Word)： 在 RV32（32 位版本）中，一个“字”是 32 位（4 字节）。
寻址方式： RISC-V 使用 Load/Store 架构。这意味着：
CPU 不能直接对内存里的数做加法。
必须先用 lw (Load Word) 把数据从内存搬到寄存器。
算完后再用 sw (Store Word) 把结果搬回内存。

边界对齐 (Alignment)

虽然 RISC-V 支持非对齐访问（比如从地址 1 开始读 4 字节），但对齐访问（地址能被 4 整除）的速度要快得多。如果地址没对齐，硬件可能需要跑两趟才能把数据取完整。

2. 大端序 vs 小端序

当你往内存里存一个超过 1 字节的数据（比如一个 32 位的整数 0x12345678）时，问题来了：这 4 个字节在内存的 4 个格子房里该怎么排队？

小端序 (Little-Endian)

规则： 低位字节存在低地址（左侧），高位字节存在高地址。
记忆法： “小端在前”。
例子： 存储 0x12345678
地址 N : 0x78 (最低位字节)
地址 N+1 : 0x56
地址 N+2 : 0x34
地址 N+3 : 0x12 (最高位字节)
特点： 现代主流架构（x86, ARM, RISC-V）默认都偏向小端序，因为它在处理类型转换（如 32 位转 8 位）时逻辑更简单。

大端序 (Big-Endian)

规则： 高位字节存在低地址，就像我们平时写字的习惯。
例子： 存储 0x12345678
地址 N : 0x12 (最高位字节)
地址 N+1 : 0x34
...
特点： 常见于网络协议（如 TCP/IP）和一些老的架构（如 PowerPC）。

1 精简指令集与复杂指令集

指令集架构（ISA）在历史上主要分为两大阵营分别被称为 RISC 和 CISC。

1. 指令集的两大分类

类别	全称	核心理念	代表作
RISC	Reduced Instruction Set Computer (精简指令集)	指令简单且长度固定。每条指令只做一件小事，通过多条指令组合完成复杂任务。	RISC-V、ARM (手机芯片)、MIPS
CISC	Complex Instruction Set Computer (复杂指令集)	指令丰富且长度不固定。一条指令可以完成非常复杂的任务（比如直接把内存里的两个数相加）。	x86 (Intel, AMD 电脑处理器)

2. 为什么 RISC-V 属于 RISC？

名字里的 RISC 已经揭示了它的身份。RISC-V 的设计目标就是极简。

定长指令： 在 RISC-V 中，基础指令通常都是 32 位长。这让 CPU 处理起来非常快，就像在标准化的流水线上组装零件。
Load/Store 架构： 这是一个非常关键的特征。在 RISC-V 中，你不能直接对内存里的数据进行加减法。你必须：
把数据从内存加载（Load）到寄存器。
在寄存器里进行运算。
把结果存储（Store）回内存。
模块化： 这是 RISC-V 最独特的地方。它有一个很小的“基础指令集”（只有几十条指令），如果你需要更强的功能（比如浮点运算、乘法），可以像搭积木一样加上对应的扩展模块。

可以参考cs61c的架构介绍

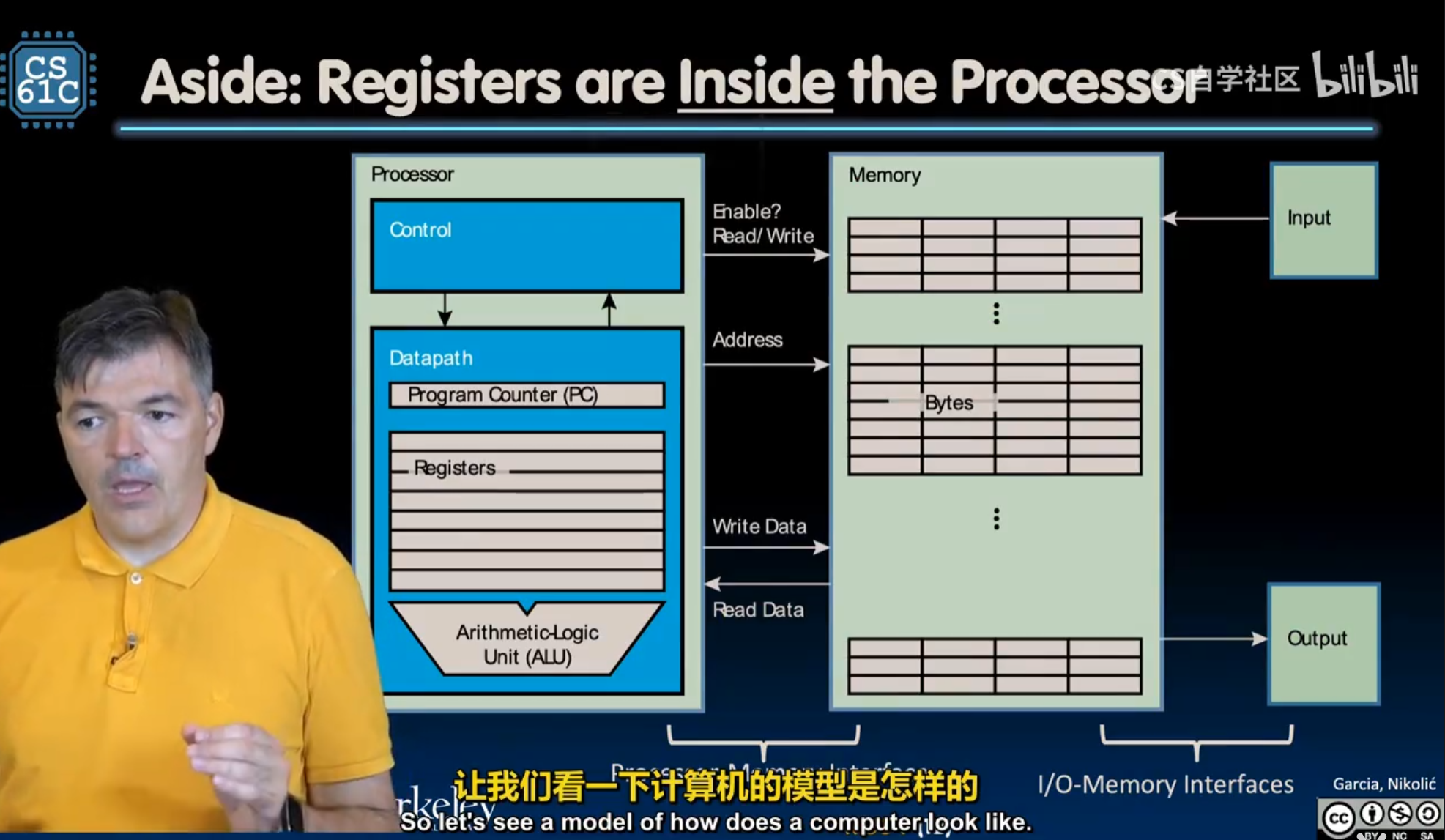

这个计算机模型的图非常重要。如果学过数逻的同学可能有一些印象。

左侧是数据加工部分，包括；

组合电路控制信号
PC记录下一条指令的地址
通用寄存器
ALU计算单元

右侧是存放数据的内存

大概的交互流程是，左侧的控制模块读入指令，组合电路根据指令计算一些控制信号，然后计算地址，用于去内存中对应的单元读回数据到寄存器，接着在ALU中完成计算，然后如果需要的话，再次写回内存。

2 通用寄存器

在 RISC-V 架构中，不管是 32 位（RV32）还是 64 位（RV64），最核心的就是那 32 个通用寄存器。

为了方便记忆和编程，每一个寄存器都有两个名字：

硬件名（x0 - x31）： 物理上的编号，CPU 只认这个。
ABI 别名（如 zero, ra, sp）： 方便程序员理解其用途的“外号”。

RISC-V 通用寄存器一览表

硬件名	别名	用途描述	谁负责保存
x0	zero	硬连线 0：读永远是 0，写会被忽略。非常常用！	-
x1	ra	返回地址 (Return Address)：保存函数结束要跳回哪。	调用者
x2	sp	栈指针 (Stack Pointer)：管理内存里的栈空间。	被调用者
x3	gp	全局指针 (Global Pointer)：加速全局变量访问。	-
x4	tp	线程指针 (Thread Pointer)：用于多线程数据。	-
x5	t0	临时寄存器 (Temporary)：随便用，不用保存。	调用者
x6-x7	t1-t2	临时寄存器。	调用者
x8	s0 / fp	保存寄存器 / 帧指针：函数内必须保护好的数据。	被调用者
x9	s1	保存寄存器。	被调用者
x10-x11	a0-a1	参数/返回值：传参给函数，也带回返回值。	调用者
x12-x17	a2-a7	函数参数：用于传递第 3 到第 8 个参数。	调用者
x18-x27	s2-s11	保存寄存器 (Saved)：长期存放需要跨函数保存的数据。	被调用者
x28-x31	t3-t6	临时寄存器。	调用者

三个最重要的角色

可以先重点记住这三个寄存器：

x0 (zero)：它的存在让指令集变得极简。
比如 RISC-V 没有专门的“复制”指令（MOV）。
如果你想把 x1 的值给 x2，就用加法：add x2, x1, x0（即 \(x2 = x1 + 0\)）。
x1 (return address)：函数的“回迁地址”。
当程序跳进一个子函数时，它会偷偷记下当前位置到 ra。等函数跑完了，执行 ret 指令，其实就是跳回 ra 指向的地方。
x2 (stack pointer)：程序运行的“地基”。
所有的局部变量、函数调用的嵌套全靠 sp 指向的内存栈来维护。

谁负责保存

调用者保存 (Caller-saved, t0-t6)： 就像你借别人的车，还回去前不用洗车，对方默认你会弄脏。如果你（调用者）还要用里面的旧数据，得自己先备份。因为顾名思义，这几个寄存器里面存的是临时值，如果你要调用其他函数，这些函数可能会破坏寄存器里的值。
被调用者保存 (Callee-saved, s0-s11)： 就像你租别人的房子，走的时候必须打扫干净（还原寄存器原值）。这几个寄存器里的是saved，保存的变量，默认不会更改。所以被调用的函数如果要借用寄存器进行运算，需要先把原来的值存到栈上，退出时恢复。

3 RISC-V 六大基础指令类型

在 RISC-V 中，指令格式的设计非常优雅且规整。为了让硬件解码（Decoding）尽可能简单，所有的基础指令长度都是 32 位，并根据功能需求划分为 6 种核心类型。

这些类型的命名非常直观，主要取决于指令需要多少个寄存器或立即数（即指令中直接嵌入的常数）。

1. R-type (Register) - 寄存器型

用途： 纯粹的寄存器与寄存器之间的运算。
特点： 需要 3 个寄存器（2 个源寄存器 rs1, rs2 和 1 个目标寄存器 rd）。
例子： add rd, rs1, rs2 (\(rd = rs1 + rs2\))。

2. I-type (Immediate) - 立即数型

用途： 寄存器与常数（立即数）的运算，或者从内存读取数据（Load）。
特点： 包含一个 12 位的立即数。
例子： * addi rd, rs1, 10 (\(rd = rs1 + 10\))。
lw rd, offset(rs1) (从内存装载数据到寄存器)。

3. S-type (Store) - 存储型

用途： 将寄存器的数据写入内存（Store）。
特点： 没有目标寄存器（因为是写内存），它的 12 位立即数被拆成了两部分，分散在指令中（为了保持硬件解码时 rs1 和 rs2 的位置固定）。
例子： sw rs2, offset(rs1) (将 rs2 的值存入内存)。

4. B-type (Branch) - 分支跳转型

用途： 条件判断跳转（如果...就跳到...）。
特点： 比较两个寄存器，如果条件成立，根据 12 位立即数（表示偏移量）进行跳转。
例子： beq rs1, rs2, label (如果 rs1 == rs2，跳到 label)。

5. U-type (Upper Immediate) - 高位立即数型

用途： 用于处理大常数（32 位中的高 20 位）。
特点： 包含一个 20 位的立即数，直接加载到目标寄存器的高位。
例子： lui rd, 0x12345 (Load Upper Immediate)。

6. J-type (Jump) - 无条件跳转型

用途： 函数调用或直接跳转。
特点： 包含一个 20 位的立即数作为跳转目标。
例子： jal rd, label (Jump and Link，跳转并将返回地址存入 rd)。

为什么设计这么多类型？

RISC-V 这样设计的精妙之处在于：所有指令的 rs1, rs2 和 rd 都在固定的位置。

对硬件友好： CPU 的解码器不需要复杂的逻辑去寻找“谁是源寄存器”，它永远看那几个固定的位（Bits）就行了。
节省功耗： 这种一致性降低了电路的复杂度和运行时的功耗。

快速总结对比表

类型	主要用途	关键操作数
R	算术逻辑运算	`rs1`, `rs2`, `rd`
I	加常数、Load、系统调用	`rs1`, `rd`, `imm`
S	写内存 (Store)	`rs1`, `rs2`, `imm`
B	判断跳转 (Branch)	`rs1`, `rs2`, `imm`
U	加载大常数	`rd`, `imm`
J	直接跳转 (Jump)	`rd`, `imm`

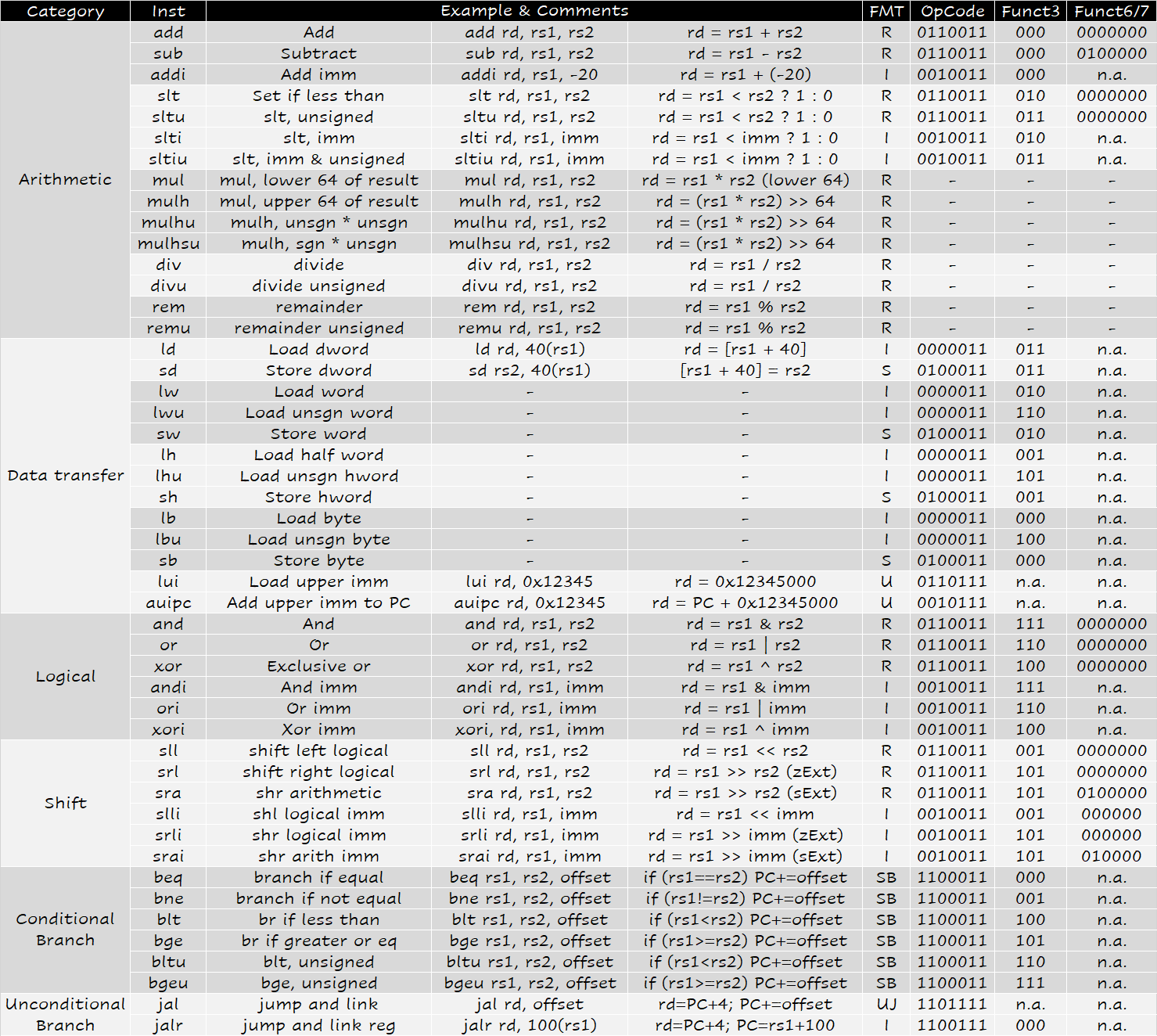

课本上介绍的 RISC-V 指令（ lr.d , sc.d 被省略了）列表如下：

在 RISC 指令集中，只有 load 系列和 store 系列指令能够访问内存。

RISC-V 的跳转指令的 offset 是基于当前指令的地址的偏移；这不同于其他一些汇编是基于下一条指令的偏移的。即如果是跳转语句 PC 就不 +4 了，而是直接 +offset。

lw , lwu 等操作都会清零高位。

4 伪指令

1. 什么是 RISC-V 伪指令

RISC-V 设计哲学是 精简 (RISC)。为了保持硬件简洁，RISC-V 的基础指令集非常小。但为了让程序员写代码更方便，汇编器提供了一系列“伪指令”。

本质：伪指令并不存在于硬件的指令解码器中。
转化：当你写下一条伪指令时，汇编器（如 GCC）会自动将其翻译成一条或多条基础指令。

2. 常见的伪指令分类

A. 数据传输与加载

这是最常用的部分，用来简化内存地址的操作。

伪指令	含义	等效的基础指令	描述
`li rd, imm`	Load Immediate	`addi rd, x0, imm`	加载立即数到寄存器
`la rd, symbol`	Load Address	`auipc` + `addi`	加载全局变量的地址
`mv rd, rs`	Move	`addi rd, rs, 0`	寄存器间数值复制

B. 条件跳转

RISC-V 基础指令只提供“大于等于”、“小于”等基本比较。

伪指令	含义	等效的基础指令
`beqz rs, label`	Branch if Equal Zero	`beq rs, x0, label`
`bnez rs, label`	Branch if Not Equal Zero	`bne rs, x0, label`
`ble rs, rt, label`	Branch if \(\le\)	`bge rt, rs, label` (交换操作数)

C. 无条件跳转与函数调用

伪指令	含义	等效的基础指令	描述
`j label`	Jump	`jal x0, label`	无条件跳转，不保存返回地址
`jr rs`	Jump Register	`jalr x0, 0(rs)`	跳转到寄存器指向的地址
`ret`	Return	`jalr x0, 0(ra)`	从子程序返回
`call symbol`	Call	`auipc` + `jalr`	调用远程函数

3. 为什么需要 `x0`

在 RISC-V 中，很多伪指令能够实现，全靠 x0 寄存器（其值恒为 0）。

例如，RISC-V 没有专门的 NOT (取反) 指令，它是通过 XORI 实现的：

伪指令：not rd, rs

翻译后：xori rd, rs, -1

再比如清零操作：

伪指令：fcvt.s.w fa0, x0 (将整数0转为浮点0)

5 指令32位具体如何分配

这是一个非常核心的问题。RISC-V 的设计师们在分配这 32 位（Bit）时，展现了极高的“强迫症”——为了让硬件电路连线最简单，他们尽可能让相同功能的位出现在固定的位置。

1. 核心布局图示

在看具体分配前，先记住这个规则：Opcode（操作码）永远在最低的 7 位。

2. 六种类型的详细位分配

我们将 32 位从高到低编号为 [31] 到 [0]。

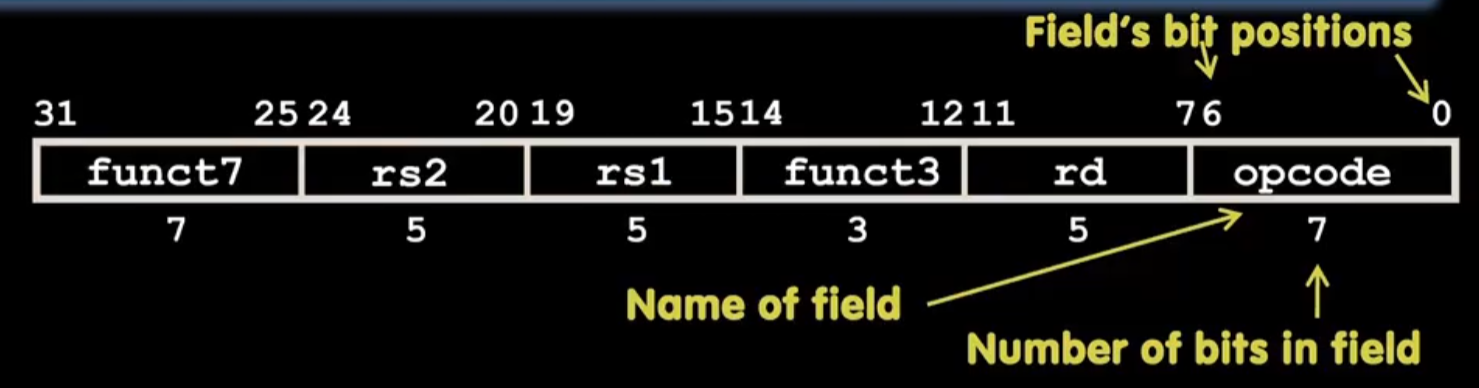

R-type (寄存器-寄存器)

用于 add, sub, and 等运算。

[31:25] (7位): funct7 —— 辅助操作码（比如区分加法和减法）。
[24:20] (5位): rs2 —— 第二个源寄存器编号。
[19:15] (5位): rs1 —— 第一个源寄存器编号。
[14:12] (3位): funct3 —— 辅助操作码（区分不同类型的运算）。
[11:7] (5位): rd —— 目标寄存器编号（运算结果存哪）。
[6:0] (7位): opcode —— 基本操作码。

I-type (寄存器-立即数 / Load)

用于 addi, lw, jalr 等。

[31:20] (12位): imm[11:0] —— 一个 12 位的立即数（常数）。
[19:15] (5位): rs1 —— 源寄存器。
[14:12] (3位): funct3。
[11:7] (5位): rd —— 目标寄存器。
[6:0] (7位): opcode。

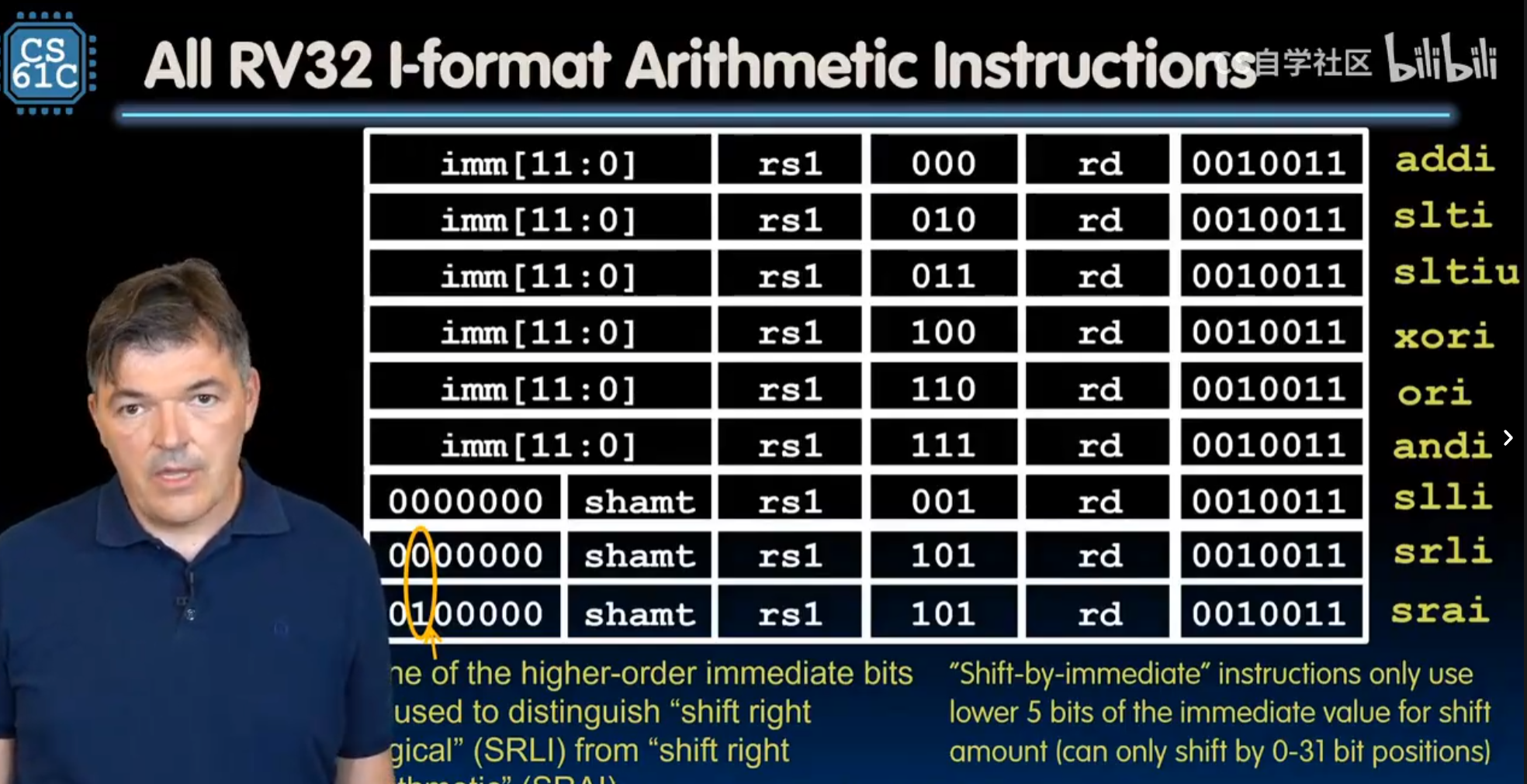

其中 I 型指令有两个条目；这是因为立即数移位操作 slli , srli , srai 并不可能对一个 64 位寄存器进行大于 63 位的移位操作，因此 12 位 imm 中只有后 6 位能实际被用到，因此前面 6 位被用来作为一个额外的操作码字段，如上图中第二个 I 条目那样。其他 I 型指令适用第一个 I 条目。

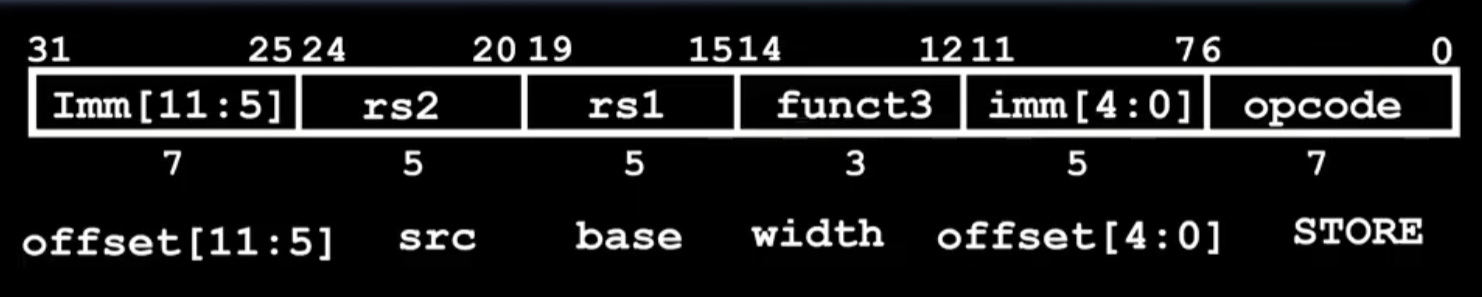

S-type (Store 存储)

用于 sw, sb（存入内存）。

[31:25] (7位): imm[11:5] —— 立即数的高 7 位。
[24:20] (5位): rs2 —— 要存入内存的那个数据源。
[19:15] (5位): rs1 —— 内存地址的基址寄存器。
[14:12] (3位): funct3。
[11:7] (5位): imm[4:0] —— 立即数的低 5 位。
[6:0] (7位): opcode。

注意： S-type 把立即数拆开了！这是为了让 rs1 和 rs2 的位置和 R-type 保持一致。

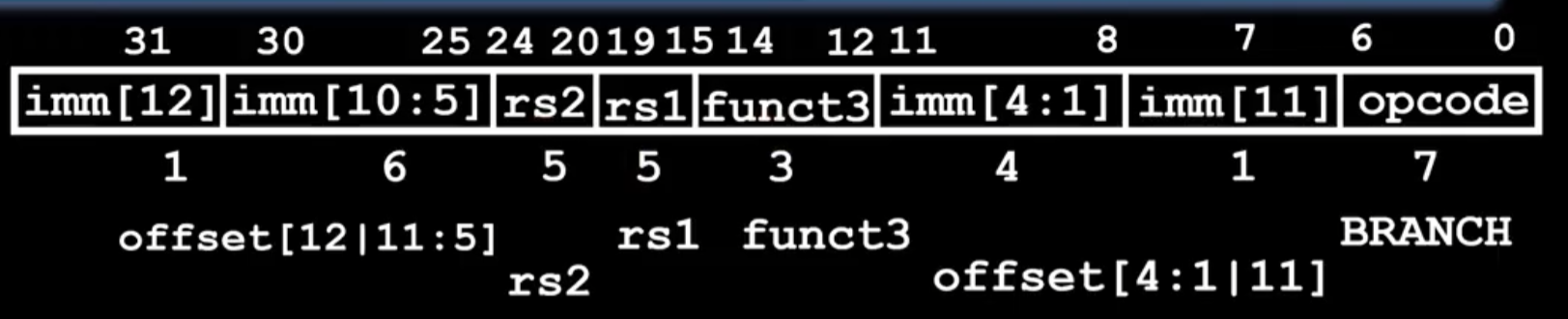

B-type (Branch 分支)

用于 beq, bne（条件跳转）。

布局与 S-type 类似，但 12 位立即数经过了打乱重组（为了处理跳转地址的特殊性，比如地址总是 2 字节对齐，所以不存最低位的 0）。

B-type（分支指令）之所以把立即数（Immediate）搞得像乱码一样，是为了压榨硬件效率。

为什么忽略最低位？

B-type指令是PC Relative PC相关的，也就是说，相对于当前的指令，向前或者向后跳转多少条指令。而RISC-V中每条指令都是32位，也就是4字节的，那么我们是不是可以忽略最后两位，来记录跳转了k * 4B的地址呢？然而实际上，B-type仅忽略了最低位。

如果是 4 字节对齐，地址应该永远能被 4 整除（即最后两位二进制是 00）。但 RISC-V 的设计者在这里做了一个折中：

支持压缩指令集 (C 扩展)： RISC-V 有一个可选的扩展叫 RVC，它允许指令长度为 16 位（2 字节）。
半字对齐： 为了兼容这种 16 位的指令，所有的跳转目标地址（包括分支指令）必须至少是 2 字节（半字）对齐的。
多出一倍范围： 如果地址是 2 字节对齐，那么地址的最后一位二进制 永远是 0。既然永远是 0，那我在指令的 32 位代码里就不存这个 0，而是把剩下的位数往左挪一位。
结果： 原本 12 位的立即数，通过省掉最后那个 0，实际上可以表示 13 位的范围（\(-4096\) 到 \(+4094\) 字节）。这让跳转范围扩大了一倍。

纠正一个误解： 即使 RISC-V 基础指令是 32 位（4 字节），但跳转的目标地址并不一定要跳到 4 的倍数上（为了兼容 16 位指令），所以它只敢忽略最后 1 位，而不是 2 位。

为什么立即数要“乱序重组”？

如果你看 B-type 的立即数分布，会发现它非常凌乱，位（bit）的顺序是：[12][10:5] 和 [4:1][11]。

这看起来像是个灾难，但对电路设计者来说却是福音。请对比 S-type (Store) 和 B-type (Branch)：

类型	31位 (最高位)	30:25位	24:21位	11:8位	7位
S-type	imm[11]	imm[10:5]	imm[4:1]	imm[4:1] 里的后半部	imm[0]
B-type	imm[12]	imm[10:5]	imm[4:1]	imm[4:1]	imm[11]

原因只有两个字：对齐。

符号位对齐： 无论什么类型的指令，立即数的最高位（符号位）永远在指令的第 31 位。这样硬件在做符号扩展时，只需要从第 31 位拉一根电线就行，不需要判断指令类型。
大部分位固定： 你注意看，imm[10:5] 和 imm[4:1] 在 S-type 和 B-type 中的位置是完全一样的。
减少硬件选择器（Mux）： 如果为了让立即数在指令里看起来“顺眼”而打乱位置，那么 CPU 硬件就需要增加很多“多路选择器”来决定要把哪一位送到哪。RISC-V 宁愿让软件编写者（汇编器/编译器）麻烦一点，也要让硬件电路简单到极致。

Tip

把指令从内存读进 CPU 时，硬件就像一个流水线工人：

工人 A： 负责从固定的 [31] 位取符号。
工人 B： 负责从固定的 [24:21] 位取立即数的中段。
工人 C： 只有在极少数位（比如 B-type 的第 7 位和第 11 位）需要根据指令类型稍微调换一下手里的线。

这种设计让 RISC-V 的译码器（Decoder）异常简单，从而实现更高的主频和更低的功耗。

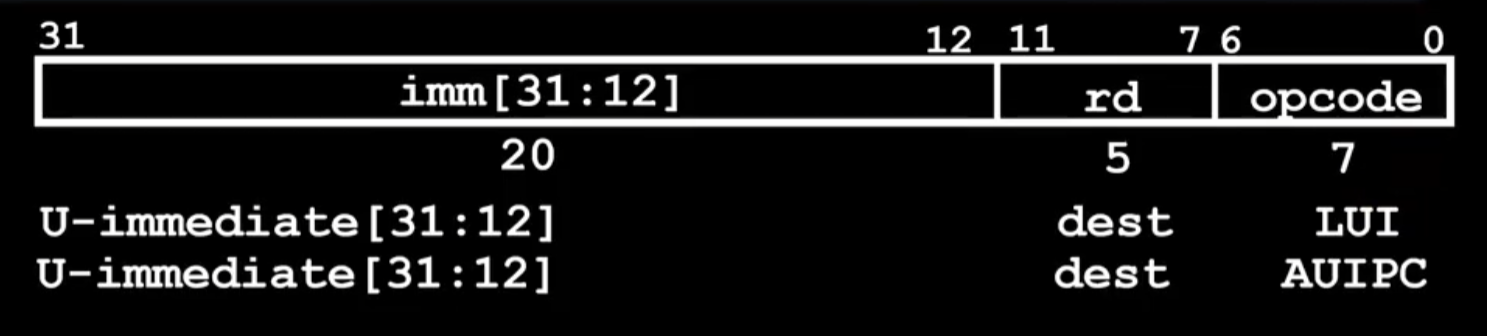

U-type (Upper Immediate)

用于 lui, auipc（大立即数）。

[31:12] (20位): imm[31:12] —— 20 位的大常数。
[11:7] (5位): rd —— 目标寄存器。
[6:0] (7位): opcode。

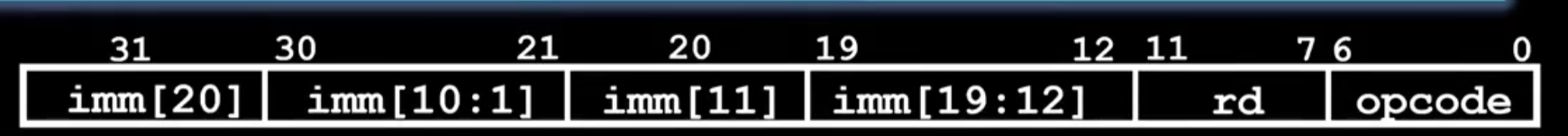

J-type (Jump)

用于 jal（无条件跳转）。

[31:12] (20位): 立即数的打乱组合。
[11:7] (5位): rd（保存返回地址）。
[6:0] (7位): opcode。

为什么这么分

你可以发现几个非常有意思的共同点，这就是 RISC-V 的美学所在：

寄存器位置固定：
rs1 永远在 15-19 位。
rs2 永远在 20-24 位。
rd 永远在 7-11 位。
好处： CPU 硬件可以在还没弄清楚指令到底要干嘛时，就开始并行读取寄存器堆的数据了。
立即数符号位固定：
所有类型的立即数，其最高位（符号位）永远在指令的第 31 位。
好处： 硬件做符号扩展（Sign-extension）极其简单，一根电线直接连过去就行。
Opcode 固定：
低 7 位永远是主意图识别区。

Note

举个例子：addi x5, x6, 10 (I-type)

如果我们要把这条指令转换成二进制：

opcode: I-type 的算术运算通常是 0010011。
rd: x5 \(\rightarrow\) 00101。
funct3: addi 对应 000。
rs1: x6 \(\rightarrow\) 01110。
imm: 10 \(\rightarrow\) 000000001010。

组合起来就是：000000001010 01110 000 00101 0010011。

6 编写汇编

学习 RISC-V 汇编最快的方法是理解 寄存器是如何传递数据 的。我们从最基础的数组操作开始，一步步进阶到递归。

1. 数组取数

假设我们要取数组 A[3] 的值。已知数组首地址在 x10，结果存入 x11。

核心逻辑： 地址 = 基址 + (索引 × 元素大小)。
注意： 32位整数占 4 字节，所以 A[3] 的偏移量是 \(3 \times 4 = 12\)。

代码段

# x10 存放数组首地址
lw x11, 12(x10)    # x11 = Memory[x10 + 12]

2. 条件分支

实现逻辑：if (a == b) { a = a + 1; } else { a = a - 1; }

假设 a 在 x10，b 在 x11。

一般条件分支和你写的if是相反的条件，因为相反的时候才会跳转，不然就顺着执行，记得执行完之后要跳转到结束，不然会把else的部分再执行一遍。

代码段

    bne x10, x11, else_part  # 如果 x10 != x11，跳转到 else_part
    addi x10, x10, 1         # if部分: a = a + 1
    j end_if                 # 跳过 else 部分

else_part:
    addi x10, x10, -1        # else部分: a = a - 1

end_if:
    # 继续执行...

3. 循环

实现逻辑：计算 \(1+2+...+10\) 的和。

使用 x10 存结果（sum），x11 存计数器（i）。

代码段

    li x10, 0        # sum = 0
    li x11, 1        # i = 1
    li x12, 10       # 上限 = 10

loop:
    add x10, x10, x11      # sum = sum + i
    addi x11, x11, 1       # i = i + 1
    ble x11, x12, loop     # 如果 i <= 10，跳回 loop

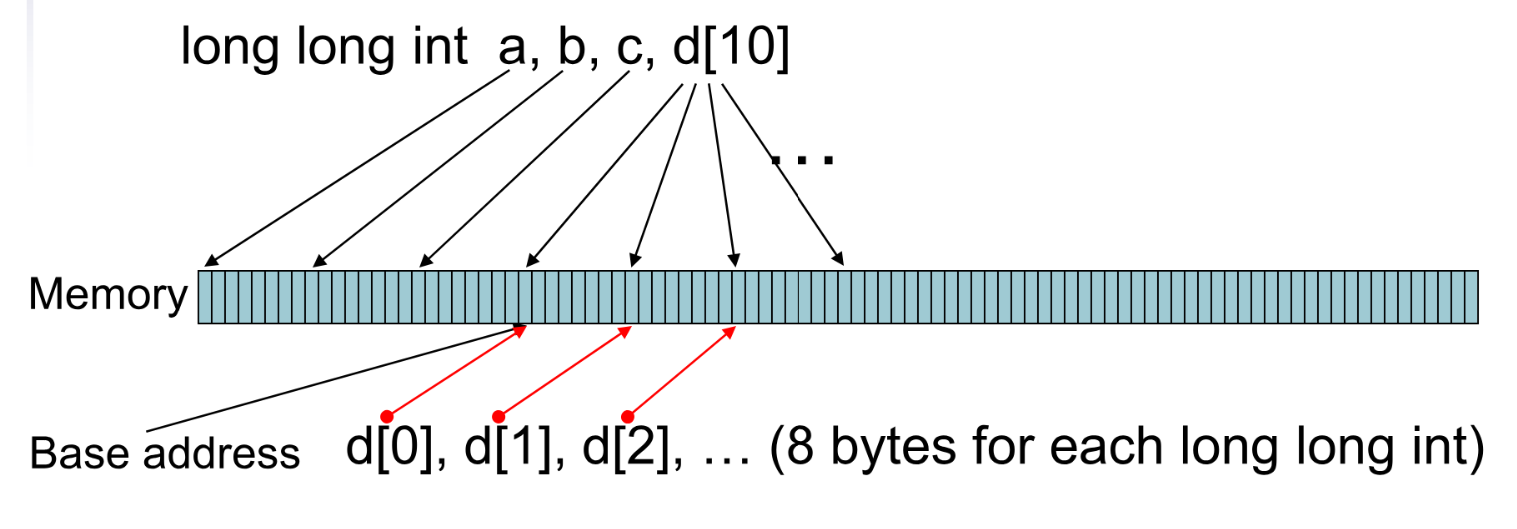

4.从数组循环取数

尝试从数组中循环去数字，假定数组元素为long long int，在 RISC-V 中，long long int（通常是 64 位，即 8 字节）的数组操作会比 32 位整数（4 字节）稍微复杂一点点，主要体现在地址偏移量和指令选择上。

为了让例子更具代表性，我们假设是在 RV64 指令集下（64 位架构），因为这是处理 long long 最自然的场景。

核心逻辑分析

元素大小： 每个 long long 占 8 字节。
指令： * 读取数据使用 ld (Load Double-word，加载 64 位)。
如果是 32 位机器（RV32）处理 64 位数，则需要用两条 lw 分两次读。
指针移动： 每次循环，数组指针需要 +8。

汇编代码：数组求和

假设：

数组首地址存放在 a0。
数组长度存放在 a1。
我们要计算总和，结果存放在 a2。

代码段

# 输入: a0 = 数组首地址, a1 = 数组长度(n)
# 输出: a2 = 累加和

array_sum_long:
    li  a2, 0               # 初始化 sum = 0
    li  t0, 0               # 初始化 计数器 i = 0

loop:
    # 1. 检查循环条件：if (i >= n) 退出
    bge t0, a1, end_loop

    # 2. 计算当前元素的地址：addr = base + (i * 8)
    # 在 RISC-V 中，可以用位移指令实现快速乘法 (i << 3 等于 i * 8)
    slli t1, t0, 3          # t1 = t0 * 8 (左移3位)
    add  t2, a0, t1          # t2 = 数组首地址 + 偏移量

    # 3. 取出数据
    ld   t3, 0(t2)          # 从内存加载 8 字节到 t3 (Load Double-word)

    # 4. 累加并更新计数器
    add  a2, a2, t3         # sum += t3
    addi t0, t0, 1          # i++

    # 5. 跳回循环开头
    j    loop

end_loop:
    ret                     # 返回，结果在 a2 中

这里的关键细节

(1) 为什么是 slli t1, t0, 3？

在底层编程中，我们很少用 mul 指令来算地址，因为乘法比较慢。

int (4字节) \(\rightarrow\) 左移 2 位 (\(2^2 = 4\))
long long (8字节) \(\rightarrow\) 左移 3 位 (\(2^3 = 8\))

(2) 关于 ld 指令

如果你是在 RV32（32位系统）上运行，是没有 ld 指令的。你必须用两条 lw 分别读取低 32 位和高 32 位，然后用 add 指令处理进位（carry）。
但在 RV64 上，ld 可以一步到位。

(3) 数组访问的另一种写法（更高效）

其实在循环里，我们不需要每次都从 a0 开始算地址，可以直接“移动指针”：

代码段

loop_optimized:
    beq  a1, zero, end      # 如果长度为0直接结束
    ld   t3, 0(a0)          # 直接读取 a0 指向的数据
    add  a2, a2, t3         # 累加
    addi a0, a0, 8          # 指针直接向后挪 8 字节
    addi a1, a1, -1         # 长度 n--
    bne  a1, zero, loop_optimized

这种写法减少了循环内的指令数量，是性能优化的常用手段。

5. 使用栈来保护和恢复

理解函数调用中的栈操作，关键在于理解“租房协议”：你租用了 CPU 寄存器这段空间，但在退租（函数返回）时，必须把里面的家具摆回原样。

我们通过一个简单的场景演示：函数 A 调用函数 B。

假设函数 A 正在使用 s1 寄存器存一个重要数据，而函数 B 进来后也要用 s1

第一阶段：开辟空间与保存 (Prologue)

函数 B 开始时，先在栈上“挖个坑”，把 A 的数据埋进去。

代码段

# 函数 B 开始
func_b:
    addi sp, sp, -16    # 1. 栈指针下移，分配 16 字节空间（必须是16的倍数）
    sw   ra, 12(sp)     # 2. 保存返回地址（如果不存，你就回不去函数 A 了）
    sw   s1, 8(sp)      # 3. 保存调用者 A 正在使用的 s1

第二阶段：执行任务

现在函数 B 可以放心地“蹂躏” s1 了。

代码段

    li   s1, 100        # B 随意修改 s1 的值
    add  a0, a0, s1     # 做一些计算

第三阶段：恢复与释放 (Epilogue)

函数 B 结束前，必须把 A 的东西挖出来还回去。

代码段

    lw   s1, 8(sp)      # 1. 把 A 之前存的旧 s1 读回来，覆盖掉 B 的值
    lw   ra, 12(sp)     # 2. 把 A 的返回地址读回来
    addi sp, sp, 16     # 3. 栈指针上移，释放空间（还掉内存）
    ret                 # 4. 跳回到 ra 指向的地方（即回到 A）

为什么一定要存 ra 和 s 寄存器？

这是 RISC-V 的 ABI (应用程序二进制接口) 规定的义务：

ra (Return Address):

如果你在函数 B 里又调用了函数 C，执行 jal 指令时硬件会自动把当前地址覆盖到 ra。
后果： 如果你不先存起旧的 ra，函数 B 执行完 ret 时，会直接跳回 B 的中间，而不是跳回 A，导致死循环。

s0 - s11 (Saved Registers):

这些被称为“被调用者保存”寄存器。
义务： 谁弄乱的，谁负责打扫。

t0 - t6 (Temporary Registers):

这些不需要在函数开头保存。
逻辑： 默认它们是“易碎品”。函数 A 调用 B 时，A 应该默认 B 会弄坏 t 寄存器。如果 A 觉得 t0 里的数很重要，A 得在调用 B 之前自己把它存到栈里。

完整的对比示例

假设我们要实现：\(f(x, y) = (x + y) \times (x - y)\)。

代码段

# 主函数调用 test(5, 3)
main:
    li a0, 5
    li a1, 3
    jal ra, test
    # 此时 a0 应该等于 16

# --- 函数开始 ---
test:
    # --- 准备阶段 ---
    addi sp, sp, -16
    sw   s1, 8(sp)      # 我们打算用 s1 存 (x+y) 的结果
    sw   s2, 4(sp)      # 我们打算用 s2 存 (x-y) 的结果

    # --- 核心逻辑 ---
    add  s1, a0, a1     # s1 = 5 + 3 = 8
    sub  s2, a0, a1     # s2 = 5 - 3 = 2
    mul  a0, s1, s2     # a0 = 8 * 2 = 16 (返回值放 a0)

    # --- 恢复阶段 ---
    lw   s2, 4(sp)      # 还原 s2
    lw   s1, 8(sp)      # 还原 s1
    addi sp, sp, 16     # 释放栈
    ret

你发现了吗？在上面的 test 函数中，并没有保存 ra。你能猜到为什么这次可以不存 ra 吗？

这是因为在test内部没有调用其他的函数，自然就不用担心寄存器的值被破坏

6. 递归

递归是汇编中最难的部分，因为你需要手动管理栈（Stack）来保存返回地址 ra。

逻辑：fib(n) = fib(n-1) + fib(n-2)，基准情况：n < 2 返回 n。

代码段

# 函数输入 n 在 a0，返回值存入 a0
fib:
    # 1. 基准情况判断
    li t0, 2
    blt a0, t0, fib_exit   # 如果 n < 2，直接返回 n (a0)

    # 2. 准备递归：保存现场
    addi sp, sp, -16       # 在栈上开辟 16 字节空间
    sw ra, 12(sp)          # 保存返回地址
    sw s0, 8(sp)           # 保存 s0 (我们要用它存中间结果)
    sw a0, 4(sp)           # 保存当前的 n

    # 3. 计算 fib(n-1)
    addi a0, a0, -1        # n = n - 1
    jal ra, fib            # 递归调用 fib(n-1)
    mv s0, a0              # 将 fib(n-1) 的结果暂存到 s0

    # 4. 计算 fib(n-2)
    lw a0, 4(sp)           # 从栈里找回原来的 n
    addi a0, a0, -2        # n = n - 2
    jal ra, fib            # 递归调用 fib(n-2)

    # 5. 合并结果
    add a0, s0, a0         # a0 = fib(n-1) + fib(n-2)

    # 6. 恢复现场并返回
    lw s0, 8(sp)           # 恢复 s0
    lw ra, 12(sp)          # 恢复返回地址
    addi sp, sp, 16        # 释放栈空间

fib_exit:
    ret                    # 返回 (等同于 jr ra)

为什么递归需要 sw ra, 12(sp)？

当你执行 jal ra, fib 时，ra 会被覆盖为当前指令的下一条地址。
如果你不先把原来的 ra 存到内存（栈）里，当你执行完子函数想回到“上一层”时，你会发现原来的地址找不到了，程序会陷入死循环。
这就像进入森林时沿途撒下的小石子（栈），没有它你就找不到回家的路。

7. 为什么用栈保存的时候要用16的倍数？

在很多 RISC-V 汇编代码里，即使只存一个 4 字节的数据，程序员也会写 addi sp, sp, -16，而不是 -4。

这并不是因为硬件强制要求（硬件其实能处理），而是为了遵守 RISC-V 调用规范（ABI, Application Binary Interface）。以下是必须是 16 字节倍数的三个核心原因：

数据对齐的性能需求

现代处理器访问内存时，并不是一个字节一个字节读的，而是以“块”为单位（比如 128 位，即 16 字节）。

对齐访问： 如果一个 16 字节的数据（比如复杂的浮点数或向量数据）正好存储在 16 字节对齐的地址上，CPU 只需要一次内存访问就能取到。
跨行访问： 如果 sp 指向了一个奇怪的地方（比如 0x1004），那么一个 16 字节的数据就会跨越两个内存管理单元。CPU 必须读两次，然后再把它们拼接起来。这会大幅降低性能。

软硬件的“契约”

在 RISC-V 的标准 ABI 规范中，明确规定了 sp 在任何时候（特别是函数调用时）都必须保持 16 字节对齐。

编译器信任： 编写 C 语言编译器的工程师默认 sp 是对齐的。如果你在写汇编时破坏了这个对齐（比如只移动了 4 字节），当你调用 C 语言编写的库函数时，那个函数可能会直接崩溃或者产生难以排查的 Bug。
SIMD 指令支持： 许多高级指令集（如 RISC-V 的 V 向量扩展）要求操作的数据必须是对齐的。保持 16 字节对齐为这些高性能指令预留了空间。

为什么是 16，不是 4 或 8？

你可能会问：既然 RV32 一个字才 4 字节，为什么不按 4 对齐？

兼容性： 16 字节（128 位）是目前主流架构（如 ARM64, x86_64）公认的黄金对齐标准。它足以容纳绝大多数复杂数据类型。
RV64 兼容： 在 64 位 RISC-V 中，寄存器本身就是 8 字节。如果只按 8 字节对齐，面对某些 128 位的数据类型（如 long double 或向量数据）依然不够用。所以统一规定为 16 字节，可以通杀 32 位和 64 位系统。

如果我不遵守会怎样？

如果你写的是完全独立的裸机（Bare-metal）程序，且不调用任何外部库，你确实可以 addi sp, sp, -4。

但一旦你的程序变大：

调试极其痛苦： 某些调试工具可能会因为 sp 不对齐而无法正确回溯调用栈。
调用 C 函数崩溃： 比如 C 库里的 printf 可能会在内部使用需要对齐的指令，导致你的程序触发“非法指令”或“对齐异常”。

7 其他细节

lui 和 addi 加载32位立即数

简单来说，lui 和 addi 配合使用是为了解决一个物理限制：在 32 位的固定长度指令中，无法直接塞下一个 32 位的立即数。

而 li（Load Immediate）伪指令的存在，就是为了让程序员不需要去算这些复杂的位移和符号位补偿，把这个脏活累活交给编译器。

在 RISC-V 中，所有的基础指令都是 32 位长。

一条指令里必须包含：Opcode（操作码）、rd（目标寄存器号）、rs1（源寄存器号） 等。
留给“立即数（常数）”的空间通常只有 12 位（I-type 指令，如 addi）。如果你想把一个 32 位的常数（比如 0x12345678）存入寄存器，12 位的空间显然放不下。

解决方案：拆分加载 (LUI + ADDI)

为了拼凑出一个 32 位数，RISC-V 采用了“高 20 位 + 低 12 位”的策略：

lui (Load Upper Immediate)：

加载立即数到目标寄存器的高 20 位，并将低 12 位置零。

addi (Add Immediate)：

将一个 12 位的立即数加到寄存器上，从而填满低 12 位。

为什么需要 li 伪指令处理“坑”？

加载一个大常数看似简单（拼起来就行），但实际操作中有两个棘手的问题：

坑 A：符号位扩展 (Sign Extension)

这是最麻烦的地方。RISC-V 的 addi 里的 12 位立即数是有符号数。

如果第 11 位（低 12 位的最高位）是 1，addi 会认为这是一个负数。
在执行加法时，它会先进行符号扩展，导致高 20 位原本加载好的数值被破坏。

例子： 加载 0x00002800

高 20 位是 0x00002，低 12 位是 0x800。
0x800 的最高位是 1。如果你直接 lui a0, 2 然后 addi a0, a0, 0x800，
addi 会把 0x800 扩展成 0xFFFFF800 再进行加法。
结果变成了：0x00002000 + 0xFFFFF800 = 0x00001800（出错了！）。

li 的作用： 汇编器会自动检测低 12 位。如果发现会触发符号扩展，它会自动给 lui 的值 加 1，来抵消加法带来的减法效应。

坑 B：代码精简

并不是所有数都需要两条指令。

如果数很小（-2048 到 2047），li 会自动只用一条 addi。
如果数刚好低 12 位全是 0，li 会自动只用一条 lui。

符号扩展

在 RISC-V 汇编中，符号扩展（Sign Extension）是一个让初学者非常头疼的“物理特性”。它源于一个矛盾：硬件需要用固定长度（如 32 位）进行运算，但指令里给出的数字（立即数）往往只有 12 位。

当硬件把一个 12 位 的立即数（存放在指令码中）取出来，准备加到一个 32 位 的寄存器上时，它必须先把这 12 位“拉长”到 32 位。

规则：看这 12 位数的最高位（即第 11 位）。
如果是 0（正数）：高 20 位全部补 0。
如果是 1（负数）：高 20 位全部补 1（即 0xFFFFF）。

为什么它会破坏 LUI 的结果？

我们来看一个具体的例子。假设你想把 0x00012800 加载到寄存器 a0。

理想的逻辑（如果你不考虑符号扩展）：

第一步：lui a0, 0x00012

此时 a0 = 0x00012000（低 12 位自动补 0）。

第二步：addi a0, a0, 0x800

你希望结果是 0x00012000 + 0x800 = 0x00012800。

硬件的真实行为：

执行 addi a0, a0, 0x800 时，硬件检查立即数 0x800。
0x800 的二进制是 1000 0000 0000。最高位是 1！
硬件认为这是一个负数，于是进行符号扩展，将其变成了 0xFFFFF800（这其实是十进制的 -2048）。
计算发生：

\[0x00012000 + 0xFFFFF800 = 0x00011800\]

结果错了！比你预想的小了 0x1000。

汇编器（伪指令 li）是如何“暗箱操作”的？

当你写 li a0, 0x00012800 时，汇编器非常聪明。它通过预判，发现低 12 位的最高位是 1，会导致结果变小，所以它会提前给高位加 1。

它会把你的代码翻译成：

代码段

lui  a0, 0x00013      # 注意：这里变成了 13，而不是 12！
addi a0, a0, 0x800    # 虽然 addi 依然会加上 0xFFFFF800

数学上的奇迹发生了：

\[0x00013000 + 0xFFFFF800 = 0x00012800\]

结果完全正确！

算术右移和逻辑右移

逻辑右移 (Logical Right Shift)

RISC-V 指令：srl (Shift Right Logical) / srli (Immediate 版)
规则：无论原有数值的正负，左侧空出的位一律补 0。
应用场景：处理无符号数或纯二进制位操作（如掩码抽取、颜色通道提取）。
效果：如果对负数进行逻辑右移，结果会变成一个很大的正数，因为符号位（1）被移走了。

算术右移 (Arithmetic Right Shift)

RISC-V 指令：sra (Shift Right Arithmetic) / srai (Immediate 版)
规则：左侧空出的位填充原有的符号位（即 MSB，最高有效位）。
如果原数是正数（符号位 0），补 0。
如果原数是负数（符号位 1），补 1。
应用场景：处理有符号数的数学运算。
效果：保持数值的符号不变。它是除以 \(2^n\) 的快速实现（向下取整）。

Chapter 3 RISC-V

0 基础知识

1. 内存寻址基础

边界对齐 (Alignment)

2. 大端序 vs 小端序

小端序 (Little-Endian)

大端序 (Big-Endian)

1 精简指令集与复杂指令集

1. 指令集的两大分类

2. 为什么 RISC-V 属于 RISC？

2 通用寄存器

RISC-V 通用寄存器一览表

三个最重要的角色

谁负责保存

3 RISC-V 六大基础指令类型

1. R-type (Register) - 寄存器型

2. I-type (Immediate) - 立即数型

3. S-type (Store) - 存储型

4. B-type (Branch) - 分支跳转型

5. U-type (Upper Immediate) - 高位立即数型

6. J-type (Jump) - 无条件跳转型

为什么设计这么多类型？

快速总结对比表

4 伪指令

1. 什么是 RISC-V 伪指令

2. 常见的伪指令分类

A. 数据传输与加载

B. 条件跳转

C. 无条件跳转与函数调用

3. 为什么需要 x0

5 指令32位具体如何分配

1. 核心布局图示

2. 六种类型的详细位分配

R-type (寄存器-寄存器)

I-type (寄存器-立即数 / Load)

S-type (Store 存储)

B-type (Branch 分支)

U-type (Upper Immediate)

J-type (Jump)

为什么这么分

6 编写汇编

1. 数组取数

2. 条件分支

3. 循环

4.从数组循环取数

5. 使用栈来保护和恢复

6. 递归

7. 为什么用栈保存的时候要用16的倍数？

7 其他细节

lui 和 addi 加载32位立即数

符号扩展

算术右移和逻辑右移

评论

3. 为什么需要 `x0`
