生成架构

Stable Diffusion V1/V2

SD 架构并不复杂，它由三个看似独立但配合完美的模块组成：

A. VAE (变分自编码器) —— 降维压缩

  • 痛点： 直接在 \(512 \times 512\) 的像素空间上做扩散，计算量大到爆炸。
  • 方案： VAE 的 Encoder 把图片压缩到一个极小的“潜空间”（Latent Space，比如 \(64 \times 64\)）。所有的扩散和去噪都在这个小空间里完成，最后用 Decoder 把结果“放大”回像素。
  • 比喻： 先把高清图压成“缩略图”来处理，处理完了再还原。

B. CLIP Text Encoder —— 语义对齐

  • 创新： SD 并没有训练自己的文本理解模型，而是直接“白嫖”了 CLIP 的文本分支。
  • 意义： 因为 CLIP 已经把“狗”的文字向量和“狗”的图片向量对齐了。SD 借用 CLIP 的文字向量，就能精准地告诉图像模型：“嘿，现在我们要往‘狗’的方向去噪”。

C. UNet (去噪骨架) —— 条件注入

  • 作用： 它是生成的主体。它通过 Cross-Attention（交叉注意力） 接收来自 CLIP 的文本指令。

条件注入

SD 1.5 的核心骨架是 UNet，它采用的是一种“三位一体”的条件注入方式。与 DiT 这种“每一层都全局重塑”的思路不同，SD 1.5 的注入更像是在一个精密的管道系统中，通过不同的“接口”泵入信息。

三种注入路径

在 UNet 的去噪过程中，条件 \(C\)（主要指经过 CLIP 提取的文本特征）通过以下三个位置施加影响力：

A. 核心路径：Cross-Attention (交叉注意力)

这是最重要的一环。文本信息作为 Key (\(K\)) 和 Value (\(V\))，图像特征作为 Query (\(Q\))。

\[Attention(Q, K, V) = \text{softmax}\left(\frac{QK^T}{\sqrt{d}}\right)V\]

图像的每个像素点（\(Q\)）都会去询问文本向量（\(K\)）：“我这个位置应该对应哪个单词？”然后把对应的语义（\(V\)）吸收到自己的特征里。

B. 辅助路径：Time Embedding (时间步注入)

扩散模型必须知道现在是第几步（\(t\)）。SD 1.5 将 \(t\) 转换成正弦位置编码，然后通过 Add (加法) 的方式注入到 ResNet Block 中。

告诉模型现在是该画轮廓（\(t\) 很大）还是该填细节（\(t\) 很小）。

C. 全局路径：Concatenation (拼接，主要用于图生图/Inpainting)

如果你是在做局部重绘，Mask 后的图片会直接在 Channel（通道） 维度上和噪声拼接在一起。

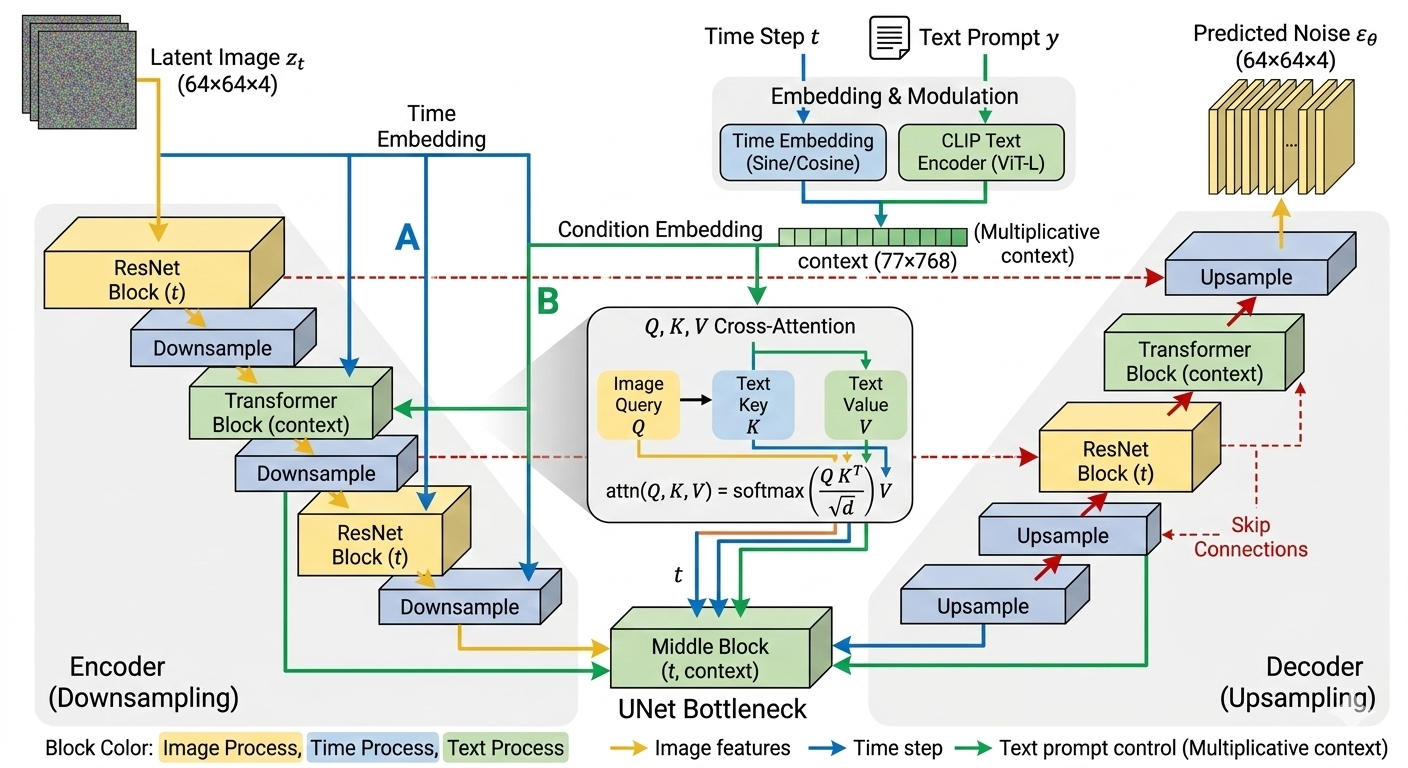

SD 1.5 整体数据流图

我们可以把整个推理过程想象成一个“特征漏斗”：

  1. 文本编码：用户输入 Prompt → CLIP Text Encoder → 得到 \(77 \times 768\) 的 Tensor（称为 context）。
  2. 噪声初始化：随机生成一个 \(64 \times 64 \times 4\) 的隐空间噪声 \(z_t\)。
  3. UNet 循环去噪：
  4. \(z_t\) 进入 UNet 的 Encoder (下采样)。
  5. 在每个 ResBlock 中，加入 Time Embedding。
  6. 在每个 Transformer Block 中，通过 Cross-Attention 吸收 context。
  7. 经过中间层（Mid-Block），进入 Decoder (上采样)，通过 Skip Connection 补回细节。
  8. 预测噪声：输出预测出的噪声 \(\epsilon_\theta\)，用它更新 \(z_t\) 得到 \(z_{t-1}\)。
  9. VAE 解码：循环结束后的 \(z_0\) 通过 VAE Decoder 还原成 \(512 \times 512\) 的图片。

image-20260308162115252

核心注入逻辑的伪代码实现

为了让你看清 \(Q, K, V\) 是怎么工作的，这里展示 UNet 中 Cross-Attention 层 的简化逻辑：

import torch
import torch.nn as nn

class CrossAttention(nn.Module):
    def __init__(self, query_dim, context_dim, heads=8):
        super().__init__()
        self.to_q = nn.Linear(query_dim, query_dim, bias=False)
        # 注意：K和V是来自文本(context)，维度可能与图像不同
        self.to_k = nn.Linear(context_dim, query_dim, bias=False)
        self.to_v = nn.Linear(context_dim, query_dim, bias=False)
        self.scale = (query_dim // heads) ** -0.5

    def forward(self, x, context=None):
        # x: 图像特征 [Batch, Height*Width, Channels]
        # context: 文本特征 [Batch, 77, 768] (来自CLIP)

        q = self.to_q(x)
        k = self.to_k(context) # 注入条件
        v = self.to_v(context) # 注入条件

        # 计算注意力得分
        sim = torch.einsum('b i d, b j d -> b i j', q, k) * self.scale
        attn = sim.softmax(dim=-1)

        # 将文本权重加权到图像特征上
        out = torch.einsum('b i j, b j d -> b i d', attn, v)
        return out

class UNetResBlock(nn.Module):
    def forward(self, x, time_emb):
        # 时间步注入通常是简单的加法或 Scale-Shift
        # time_emb 来自 MLP(Sine_Cosine_Encoding(t))
        return x + self.mlp_time(time_emb)

ControlNet

controlNet 的核心是：保持原本预训练的Unet冻结，复制一份Unet的Encoder用于生成修改

ControlNet 的核心架构设计（克隆与锁定）

ControlNet 的天才之处在于它解决了“如何在不破坏模型原有生成能力（Catastrophic Forgetting）的情况下，增加强力的空间控制（线稿/姿态）”这一难题。

它采用了一种“主干-分支”的结构：

  • 主干分支：Frozen Stable Diffusion Block（锁定副本）
  • 做法： 完整复制一份预训练好的 Stable Diffusion UNet 的 Encoder（下采样） 和 Middle Block（中间块）。
  • 状态：彻底冻结 (Locked)。在训练过程中，它的权重绝不更新。
  • 作用： 保证模型依然拥有强大的生成高质量图片、遵循文本 Prompt 的基础能力。
  • 控制分支：Trainable ControlNet Block（可训练副本）
  • 做法： 复制出的这一份平行的 Encoder 结构是可训练的。
  • 状态：解冻 (Trainable)。它负责接收额外的控制信号（如 Canny 边缘图、人体骨架图）。
  • 作用： 学会如何从控制图中提取空间约束特征。

ControlNet 详细数据流图

我们可以把整个数据流想象成两条平行的河流，最终在一个个“水坝（零卷积）”处汇合：

A. 条件预处理 (Condition Preprocessing)

  1. 输入： 用户提供一张参考图（e.g., 一个模特的照片）。
  2. 提取： 通过 Canny 边缘检测器或 OpenPose 姿态估计算法，提取出控制图 \(C\)（e.g., 模特的姿态骨架图）。

B. 双路Encoder运行 (Dual Encoder Run)

  1. 控制信号处理： 控制图 \(C\) 经过一个小型的卷积网络（ControlNet Preprocessor），处理成和隐空间噪声 \(z_t\) 相同维度的 Tensor。

  2. 并行下采样：

  3. 主干路径： 隐空间噪声 \(z_t\) 进入冻结的 UNet Encoder。

  4. 控制路径： 隐空间噪声 \(z_t\) 和处理后的控制图特征图在通道维度上拼接在一起，进入可训练的 ControlNet Encoder。

  5. 逐层控制（Multi-scale Conditioning）：

  6. ControlNet 的每一层（Block）都会产生一个特征向量 \(F_{ctrl}^i\)。

  7. 零卷积（Zero Conv）：\(F_{ctrl}^i\) 经过一个初始化为全 0 的 \(1 \times 1\) 卷积层（记为 \(\mathcal{Z}_i\)）。

  8. 残差连接： 原始 UNet 的对应层输出 \(F_{main}^i\)，加上通过零卷积调整后的控制特征：

    $\(F_{merged}^i = F_{main}^i + \mathcal{Z}_i(F_{ctrl}^i)\)$

  9. 在训练初期，\(\mathcal{Z}_i(F_{ctrl}^i) = 0\)，模型完全听原始的 Prompt。随着训练的进行，零卷积的权重慢慢变大，控制信号开始发挥威力。

C. 中间块与Decoder还原 (Middle & Decoder)

  1. 中间块： 主干和控制分支的 Middel Block 输出也通过零卷积融合。
  2. Skip Connection 增强： ControlNet 融合后的特征，通过 Skip Connection（跳跃连接） 直接送给 UNet 的 Decoder。
  3. 去噪还原： UNet Decoder（此时也被解冻训练）接收到融合了文本（Cross-Attention）和空间控制（ControlNet）的特征，精准预测噪声，更新隐空间噪声。

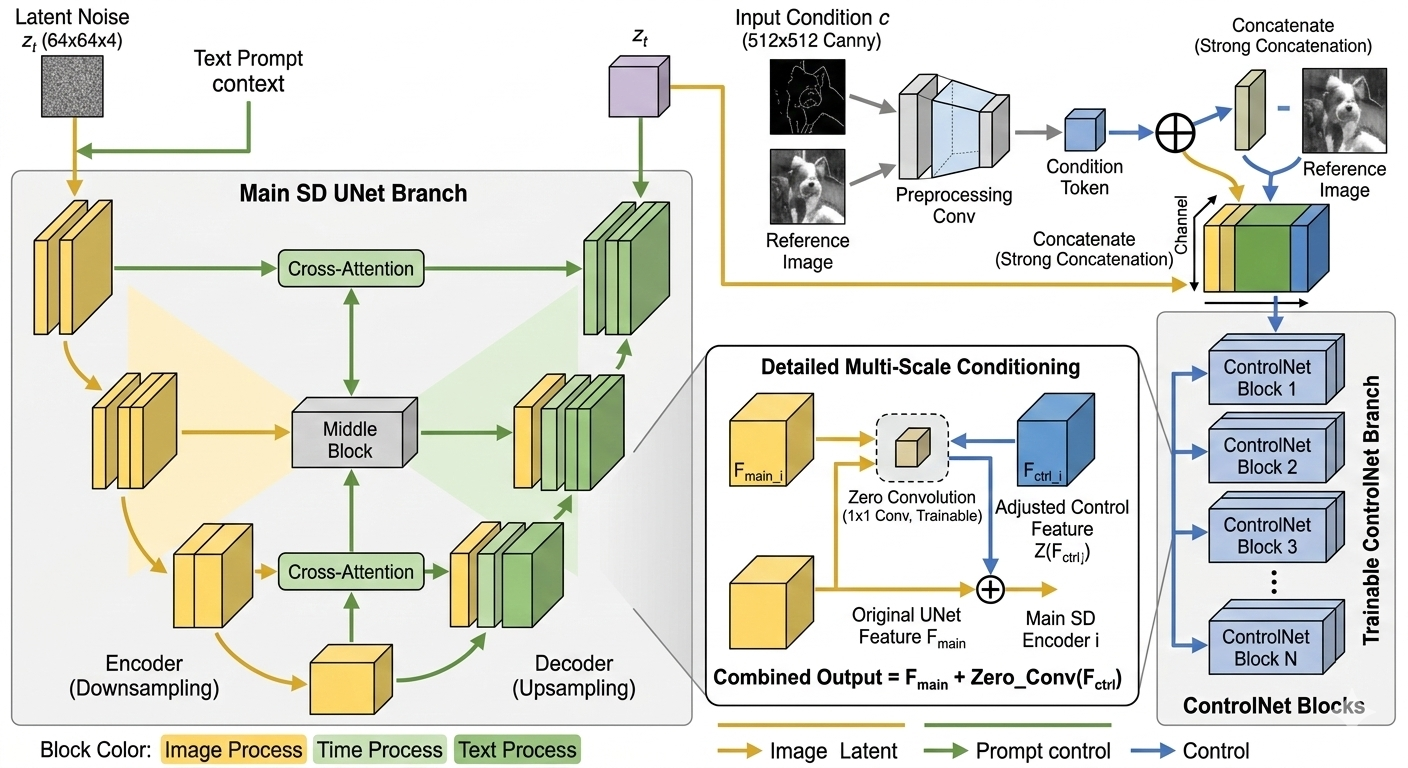

可视化：ControlNet 流程与零卷积细节

这张图左侧展示了主干分支（Frozen）和控制分支（Trainable）如何平行运行，并在每一层通过零卷积融合；右侧 inset 清晰地展示了“主干特征 + \(\mathcal{Z}(控制特征)\)”的数学本质。

细节 1：初始输入的“强力拼接 (Strong Concatenation)”

在图的右侧（ControlNet 分支）顶部，你可以清晰地看到一个三路汇合点。原本的输入图片（Reference Image，e.g., Canny 线稿）经过了一个专门的预处理网络 (preprocessing Conv)，被处理成和噪声 \(z_t\)（黄色箭头）相同的尺寸和通道数。

  • 注意看那个“拼接 (Concatenate)”图标：噪声 \(z_t\) 和预处理后的控制图特征，在 Channel（通道）维度上强制拼接，形成了一个厚度翻倍的新 Tensor。
  • 这个厚厚的拼接 Tensor，才是 Trainable ControlNet Branch 的初始输入。

细节 2：逐层融合的“残差相加 (Residual Addition)”

在图的中心区域（融合区域），我们详细展示了从 Block 1 到 Block N 的融合细节。

  • 主分支（Locked SD UNet Branch）每一层的输出 \(F_{main}^i\) 并没有直接传给下一层。
  • 控制分支（Trainable ControlNet Branch）每一层的输出 \(F_{ctrl}^i\)，先经过了一个专门的“零卷积 (Zero Conv)”图标（这个图标特别重要，初始化为 0）。
  • 数学融合： 原始特征 \(F_{main}^i\) 与经过零卷积调整后的 \(F_{ctrl}^i\) 在一个“plus (+)”图标处汇合，进行了 Element-wise Addition（逐元素相加）。
  • 融合后的新特征 \(F_{merged}^i\)，才继续向下传播给 Decoder。这完美体现了“Unet 每层最终的输出是由冻结的 Unet 和 ControlNet 残差之和组成的”这一特性。

image-20260308212309140

DiT

它是生成式 AI 的分水岭：向上承接了 ViT (Vision Transformer) 的强大扩展性，向下开启了 Sora 和 Flux 的大模型时代。

我们可以从 DiT 的三个核心支柱开始拆解：

切片

在 UNet 中，图像是以像素特征图（Feature Map）的形式存在的；而在 DiT 中，图像被切成了“块”。

  • 操作：将 Latent 空间中 \(32 \times 32 \times 4\) 的张量切成 \(p \times p\) 的小块。
  • 线性嵌入：每个小块被拉平（Flatten）并通过一个线性层映射成一个 Token（向量）。
  • 意义：这让图像数据在格式上与 NLP 中的词向量完全对等，使得 Transformer 处理视觉信息变得像处理文字一样自然。

条件注入

这是 DiT 论文中最精华的部分。Transformer 需要知道当前是在哪一个“时间步 \(t\)”以及“什么标签 \(c\)”，DiT 比较了三种方案，最终 adaLN-Zero 胜出。

Note

本质就是训练一个网络，把输入的条件（prompt，t等）转化成LayerNorm时的缩放参数和输出时的门控参数，用来指导self-attention, cross-attention, FFN

  • 原理：
  • 将 \(t\) 和 \(c\) 合并，通过一个多层感知机（MLP）预测出 6 个回归参数：\(\gamma_1, \beta_1, \alpha_1, \gamma_2, \beta_2, \alpha_2\)。
  • \(\gamma, \beta\) 用于 LayerNorm 的缩放和位移。
  • \(\alpha\)（最重要的创新）是一个缩放因子，用于在残差连接（Residual Connection）之前对整个 Block 的输出进行缩放。
  • 为什么叫 Zero？：在初始化时，\(\alpha\) 会被设为 0。这意味着在训练初期，每个 Transformer Block 表现得像恒等变换（Identity Map），这极大地稳定了大规模扩散模型的训练。

传统的条件注入（如 ResNet）多是加法控制：\(x = x + \text{MLP}(condition)\)。

而 DiT 证明了，自适应归一化（Adaptive Layer Norm, AdaLN） 这种乘法控制对扩散模型的去噪性能至关重要。

其核心公式可以表示为：

\[\text{AdaLN}(h, y) = \gamma(y) \cdot \text{LayerNorm}(h) + \beta(y)\]
  • \(h\)：当前的隐层特征（Image Patches）。
  • \(y\)：外部条件（时间步 \(t\) 和 类别/文本 Embedding 的融合）。
  • \(\gamma(y), \beta(y)\)：通过一个线性层从条件 \(y\) 中预测出来的缩放（Scale）和偏移（Shift）参数。

数学直觉： 不同的 \(t\)（去噪阶段）和不同的文本，应该直接改变 Transformer Block 中神经元的激活分布。

具体实现：AdaLN-Zero

DiT 论文提出了一种增强版实现，叫做 AdaLN-Zero。它在标准的 Transformer Block 上做了三处注入：

A. 序列处理

  1. 输入： 图像 Patch \(x\)。
  2. 条件融合： 将时间步 \(t\) 和 标签 \(c\) 相加，通过一个多层感知机（MLP）得到一个粗略的条件向量。

B. 块内注入 (Inside the Block)

在每一个 Transformer Block 开头，这个条件向量会分裂出 6 个不同的回归参数：

  • \(\gamma_1, \beta_1\)：用于 Self-Attention 之前的 LayerNorm。
  • \(\alpha_1\)：用于 Self-Attention 输出的缩放（Scaling）。
  • \(\gamma_2, \beta_2\)：用于 FFN 之前的 LayerNorm。
  • \(\alpha_2\)：用于 FFN 输出的缩放。

C. “Zero” 初始化

这是训练稳定的关键：将预测 \(\alpha\) 的线性层初始化为全 0。

  • 效果： 在训练初期，整个 Residual Block 相当于一个恒等映射（Identity），因为 \(\alpha=0\) 导致残差分支被暂时切断。
  • 意义： 极大地简化了深层 Transformer 在扩散初期的训练难度。

在原版的 DiT 论文中，作者为了证明 Transformer 也能做扩散，设计得比较克制（只用了 AdaLN 控制 Self-Attention 和 FFN，共 6 个参数）。但到了处理复杂文本（如 Prompt 极长）或视频生成时，6 个参数确实不够用了。

在像 Flux 或 Stable Diffusion 3 这种模型中，条件注入变得更加“激进”。

  • 加法控制 (Shift/Scale for Cross-Attn)：在图像 \(Q\) 去查文本 \(KV\) 之前，先用 AdaLN 对图像特征进行一次“语义预处理”。
  • 门控控制 (Gate for Cross-Attn)：模型可以动态决定：这一层我到底要多大程度上听 Prompt 的话？
  • 如果 Gate 趋近 0：这一层完全忽略文本，只管维护图像自身的纹理。
  • 如果 Gate 很大：这一层强力引入文本语义。

甚至控制文本端 (Joint Attention)：

在最新的 MM-DiT (Multimodal DiT) 架构中，图像 Token 和文本 Token 是平等的：

  • 线性层不仅为图像分支生成 6 个参数。
  • 还会为文本分支也生成 6 个参数。
  • 逻辑： 文本不应该是一成不变的。随着去噪的进行，图像的状态也会反过来影响文本的表示，形成一种“双向奔赴”。

现在的模型（如 Sora 的变体）中，那个线性层（MLP）输出的向量维度可以非常大。它可以同时控制：

  1. 空间参数：指导物体长什么样（Shape）。
  2. 时间参数：指导物体怎么动（Motion）。
  3. 频率参数：在某些模型中，AdaLN 甚至被用来调整特征图的高频和低频分量。

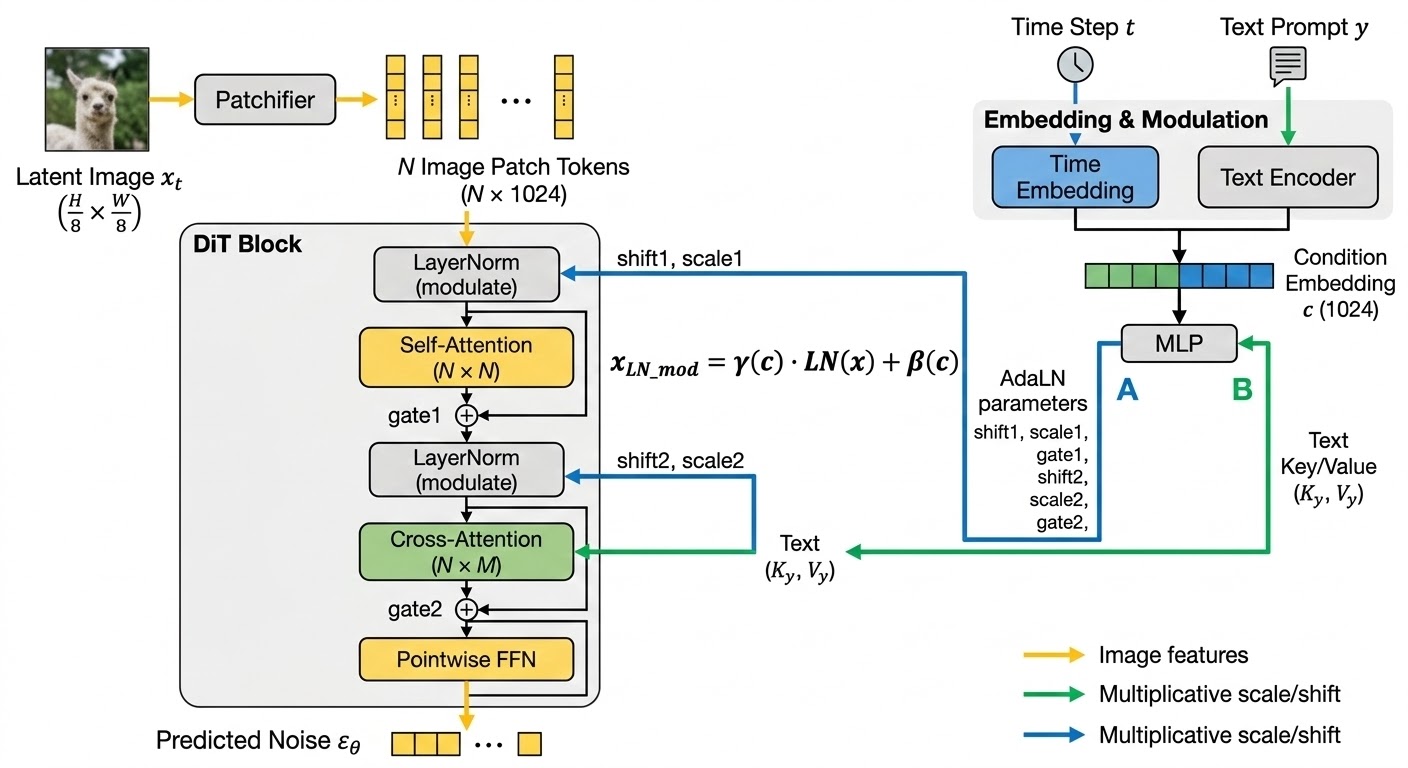

DiT

DiT 块的结构伪代码

class DiTBlock(nn.Module):
    def __init__(self, hidden_size, num_heads):
        # ... 初始化 ...
        # adaLN_modulation 负责从条件向量预测 6 个参数
        self.adaLN_modulation = nn.Sequential(
            nn.SiLU(),
            nn.Linear(hidden_size, 6 * hidden_size)
        )

    def forward(self, x, c):
        # c 是融合了时间步和文本的 Embedding
        # 1. 预测 scale, shift, gate 参数
        shift_msa, scale_msa, gate_msa, shift_mlp, scale_mlp, gate_mlp = \
            self.adaLN_modulation(c).chunk(6, dim=1)

        # 2. 注入 Attention 分支
        # 注意这里的 gate_msa 就是 alpha，初始化为 0
        x = x + gate_msa.unsqueeze(1) * self.attn(
            modulate(self.norm1(x), shift_msa, scale_msa)
        )

        # 3. 注入 FFN 分支
        x = x + gate_mlp.unsqueeze(1) * self.mlp(
            modulate(self.norm2(x), shift_mlp, scale_mlp)
        )
        return x

def modulate(x, shift, scale):
    # 实现乘法控制：(1 + scale) * x + shift
    return x * (1 + scale.unsqueeze(1)) + shift.unsqueeze(1)

Scaling Law

DiT 证明了，只要增加 Transformer 的层数（Depth）或隐藏层维度（Width），生成的图像质量（FID）就会稳步提升。

  • DiT-XL/2：表示使用了最高配置的架构（XL），且 Patch Size 为 2。
  • 核心发现：计算量（Gflops）越大，图像质量越好。这种可预测的进步是 UNet 架构难以提供的，也是后来大厂纷纷砸钱搞大模型的技术底气。
